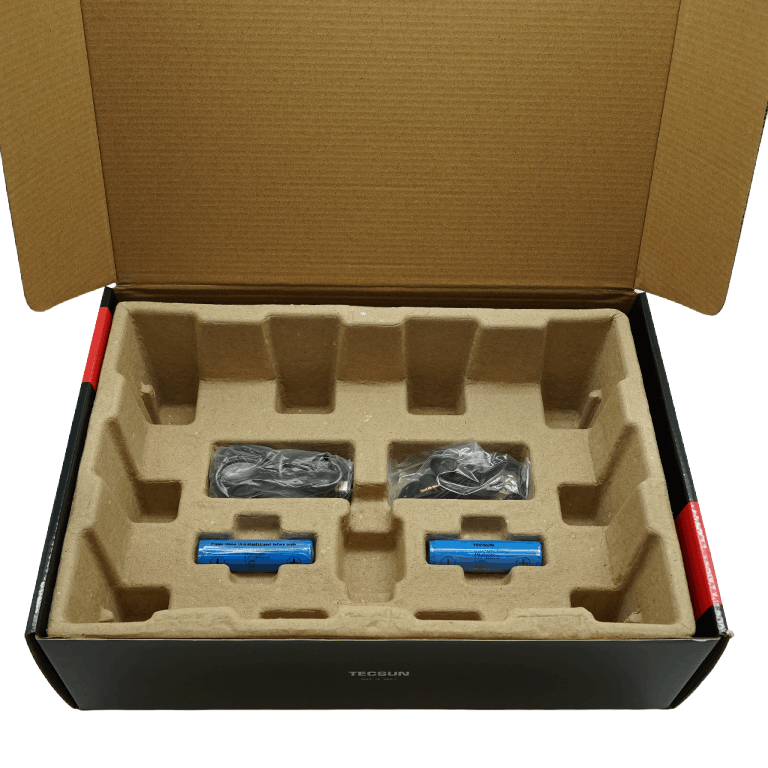

Стерео радиоприёмник Tecsun H-501x находится в фирменной, плотной, красочной упаковке. Размер упаковки 10x24x35 см, вес упаковки 1 килограмм 975 грамм. На передней части упаковки присутствуют иконки основных особенностей радиоприемника.

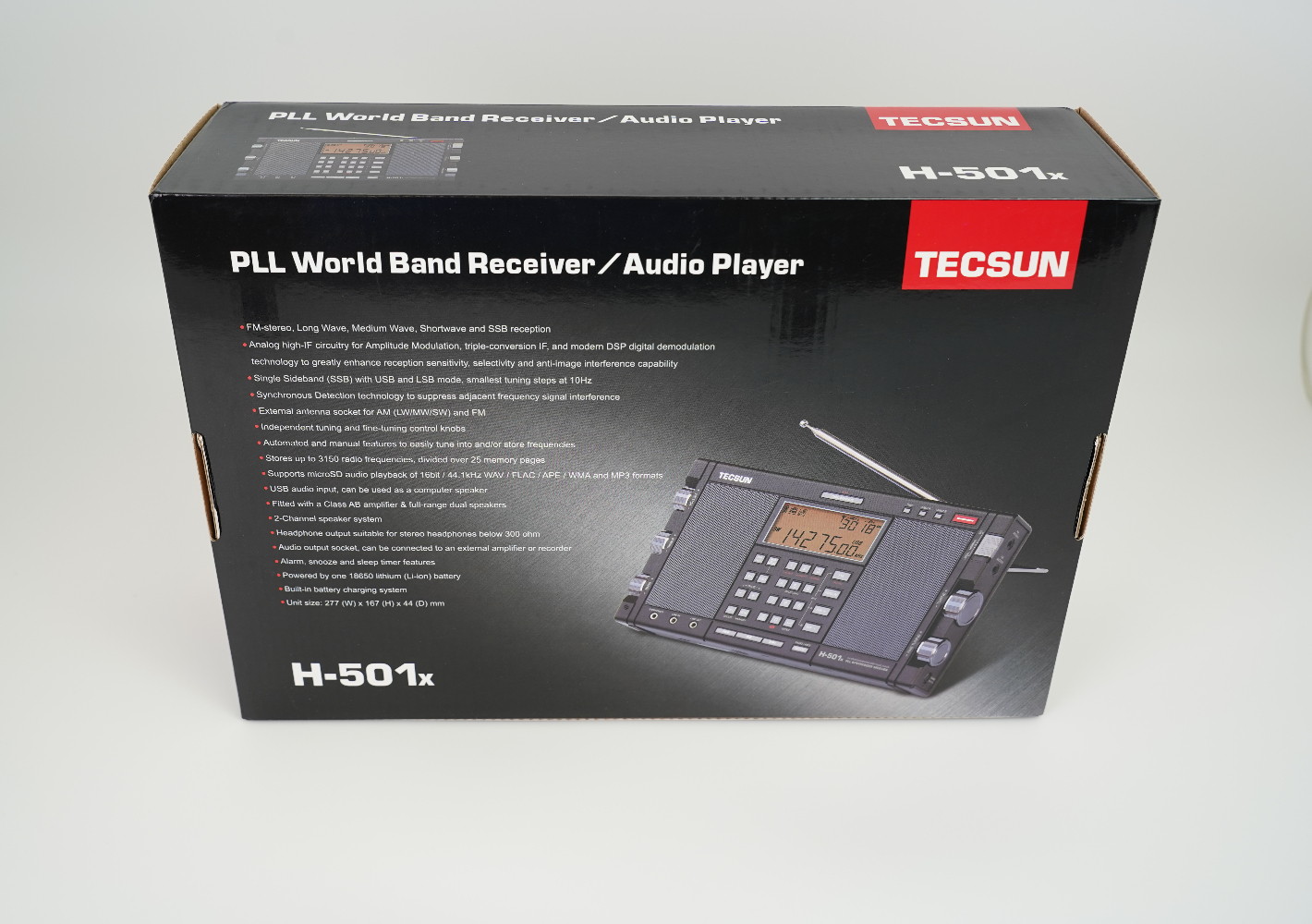

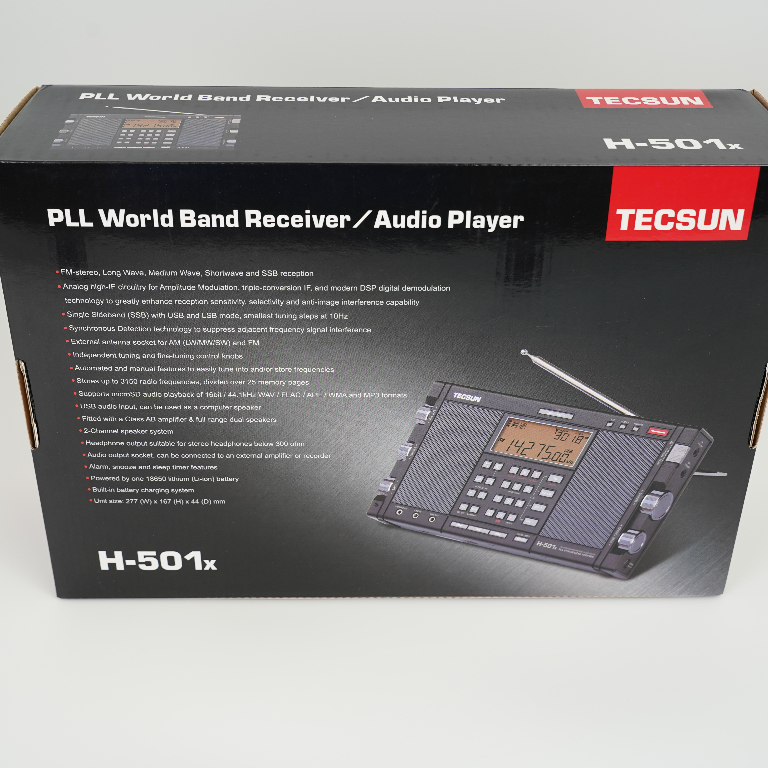

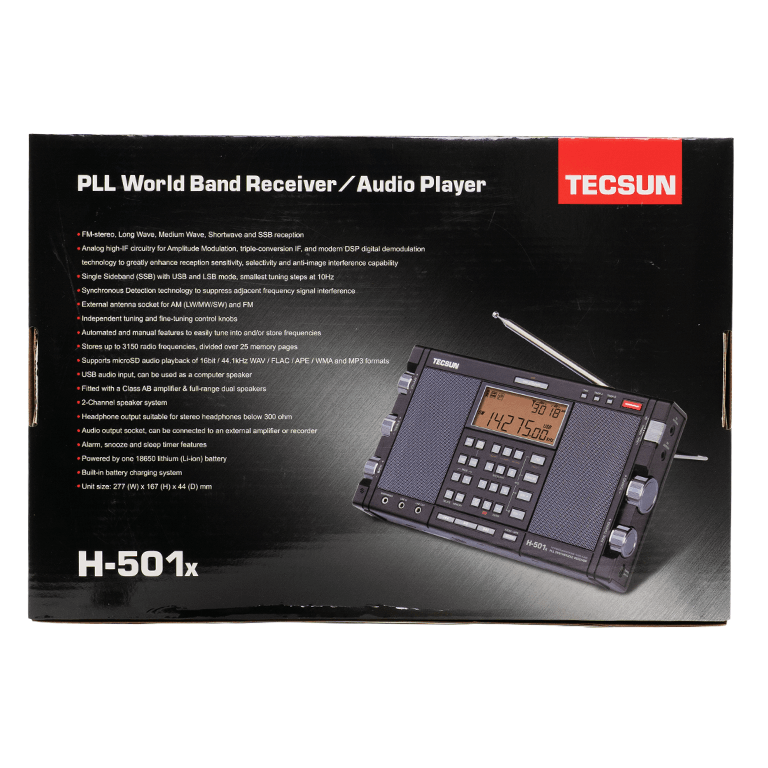

На задней части упаковки, прописана расшифровка этих особенностей тезисно.

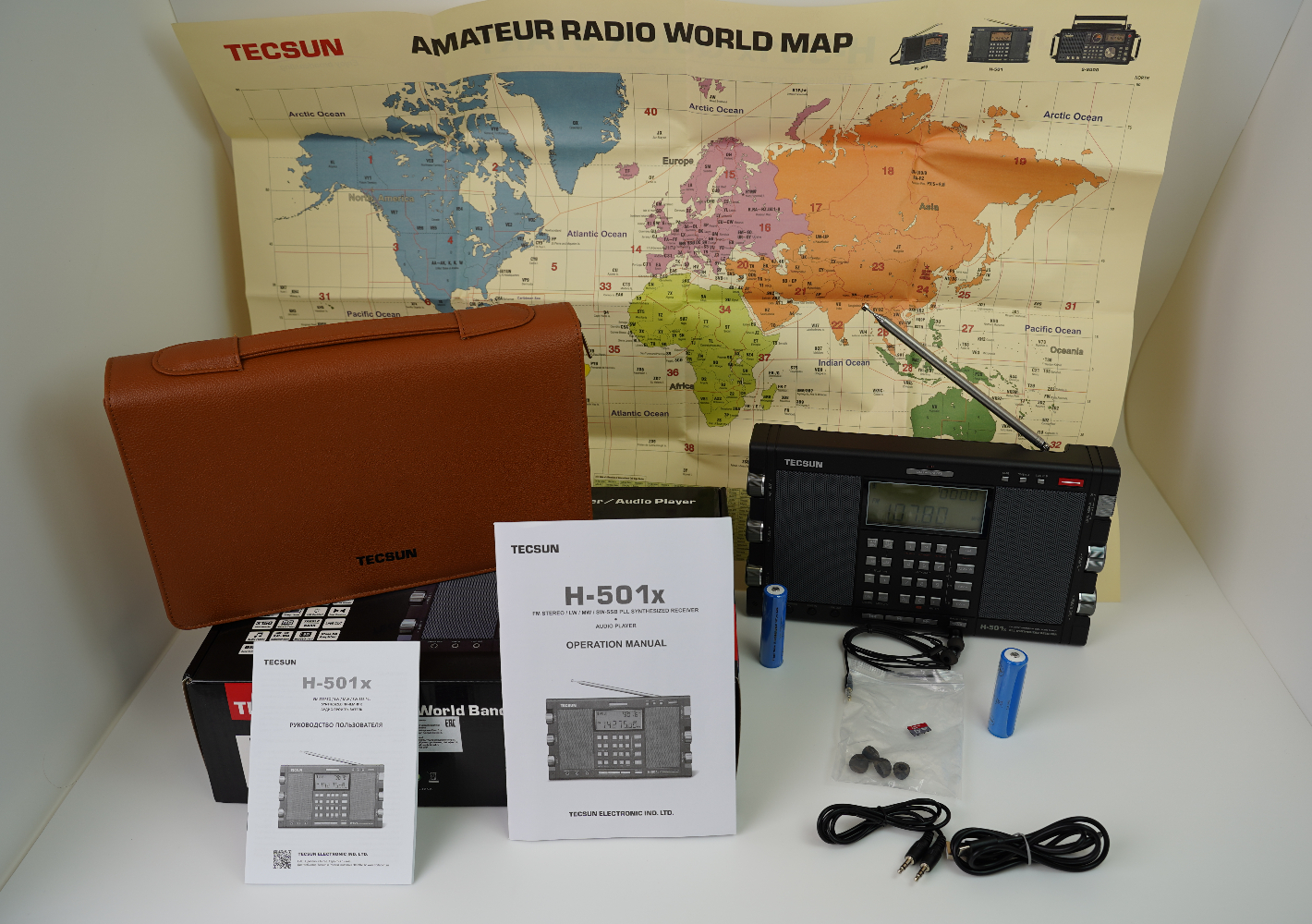

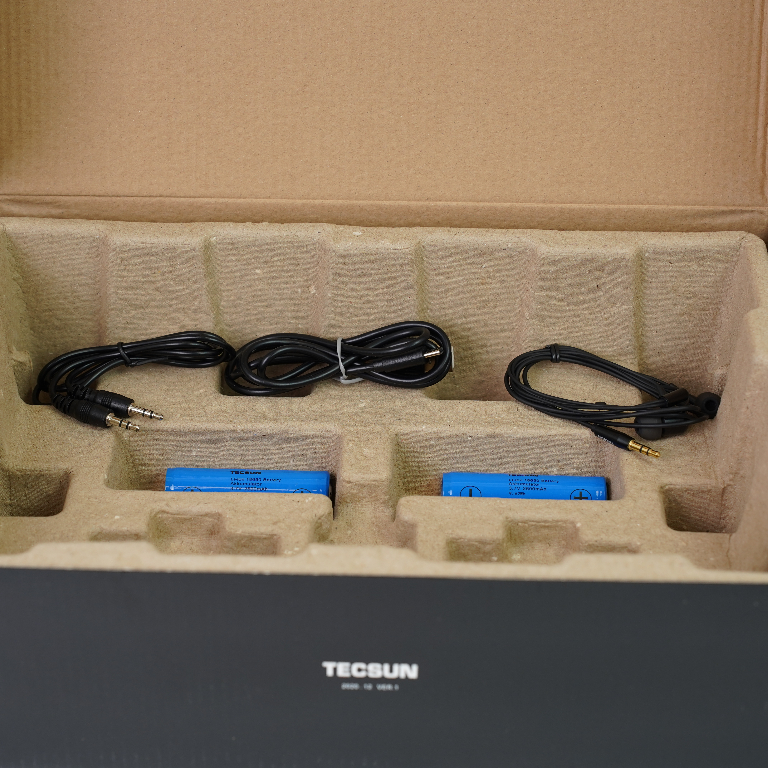

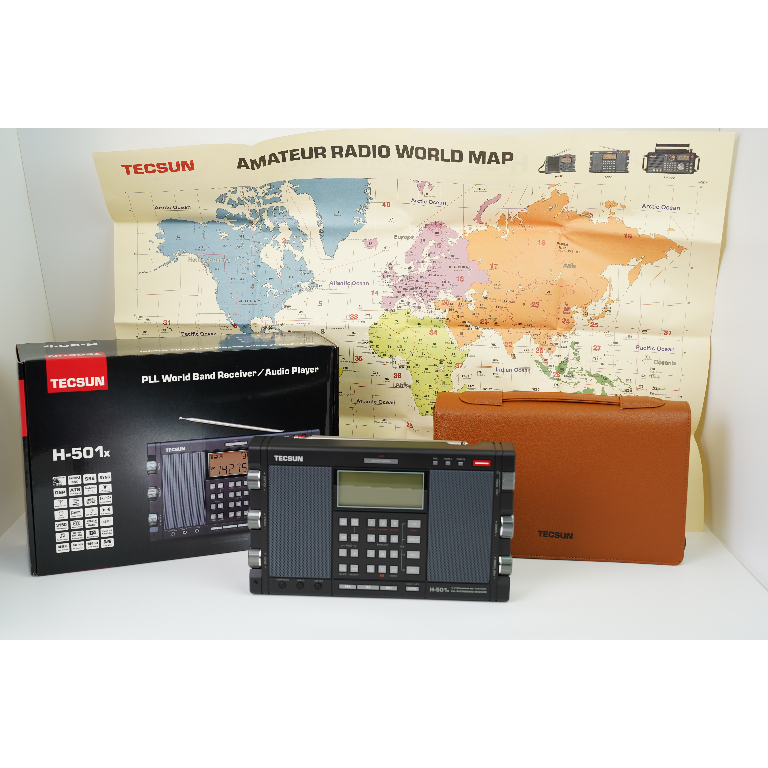

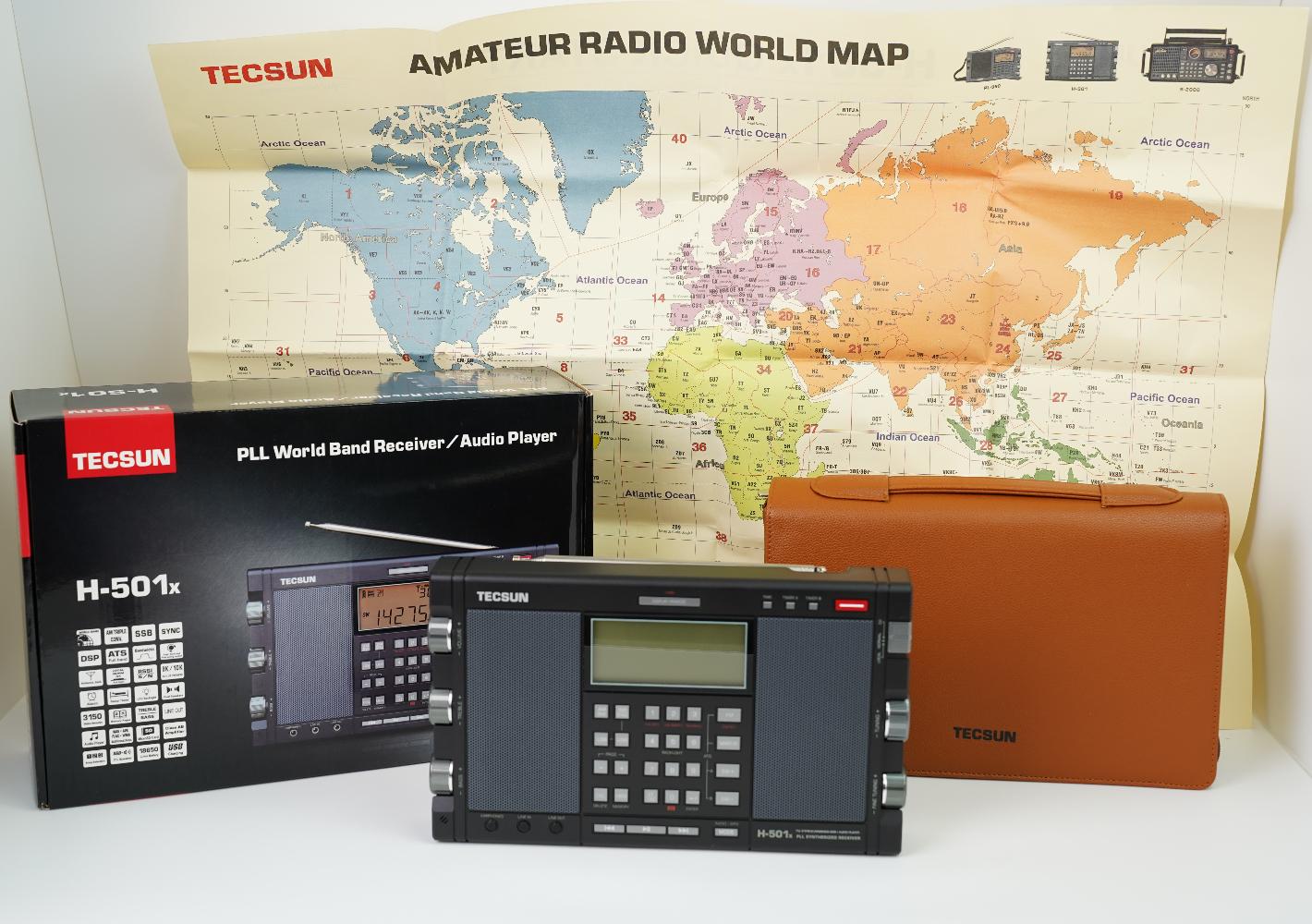

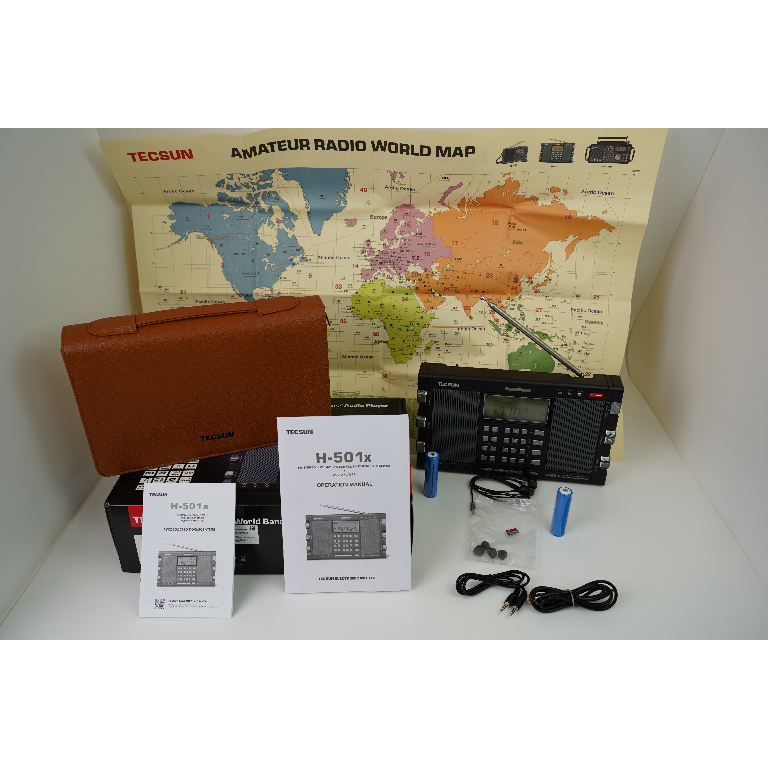

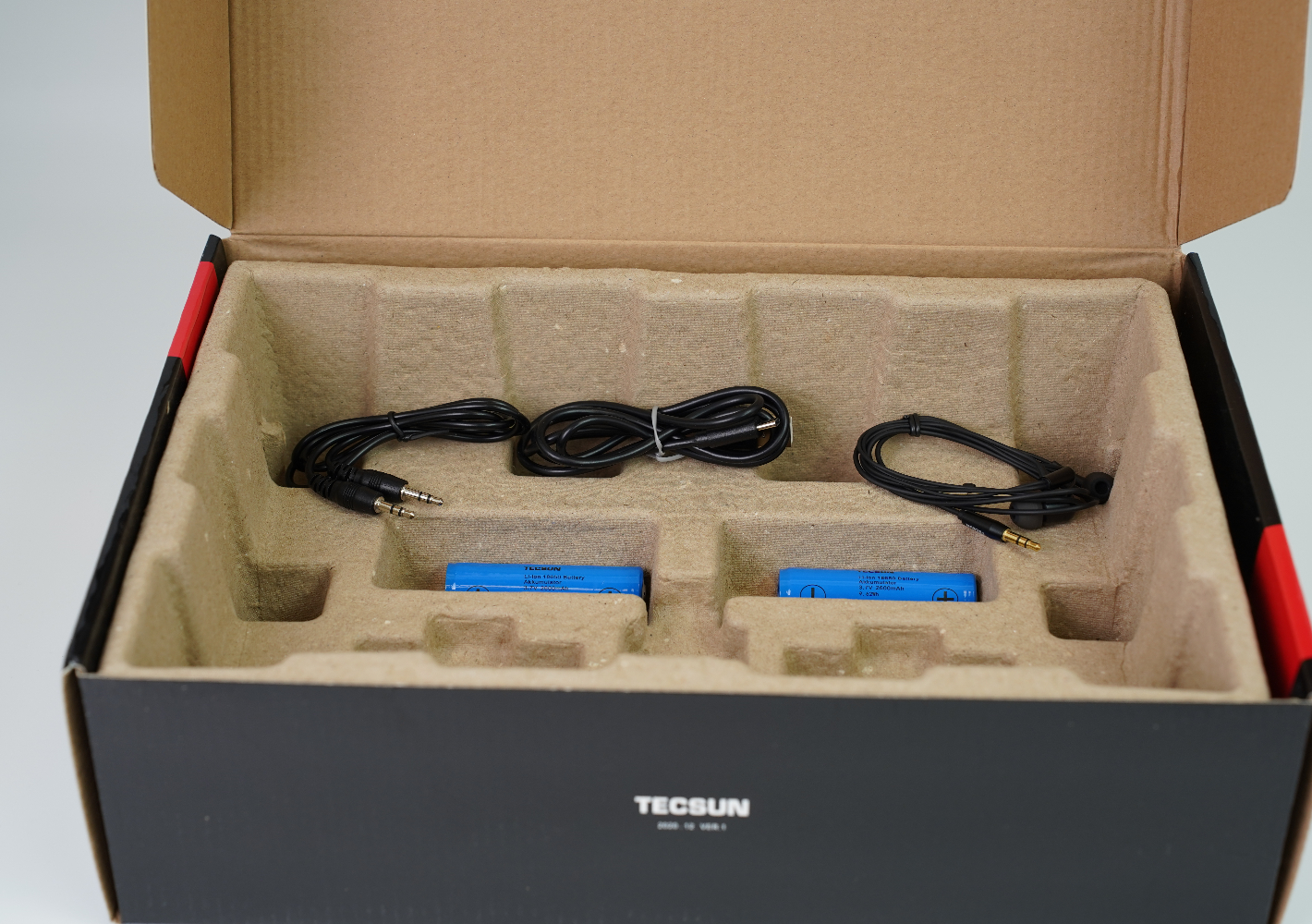

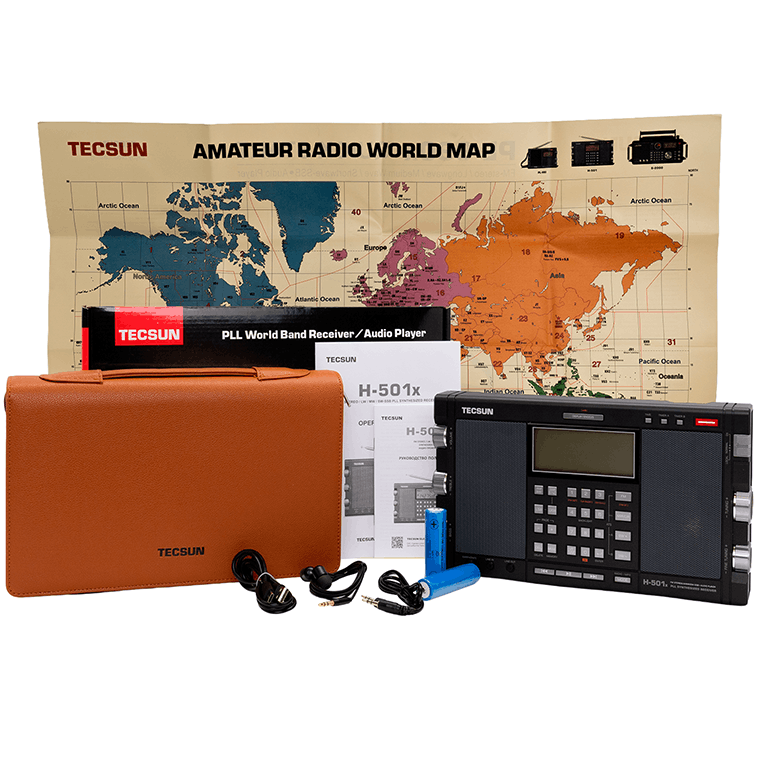

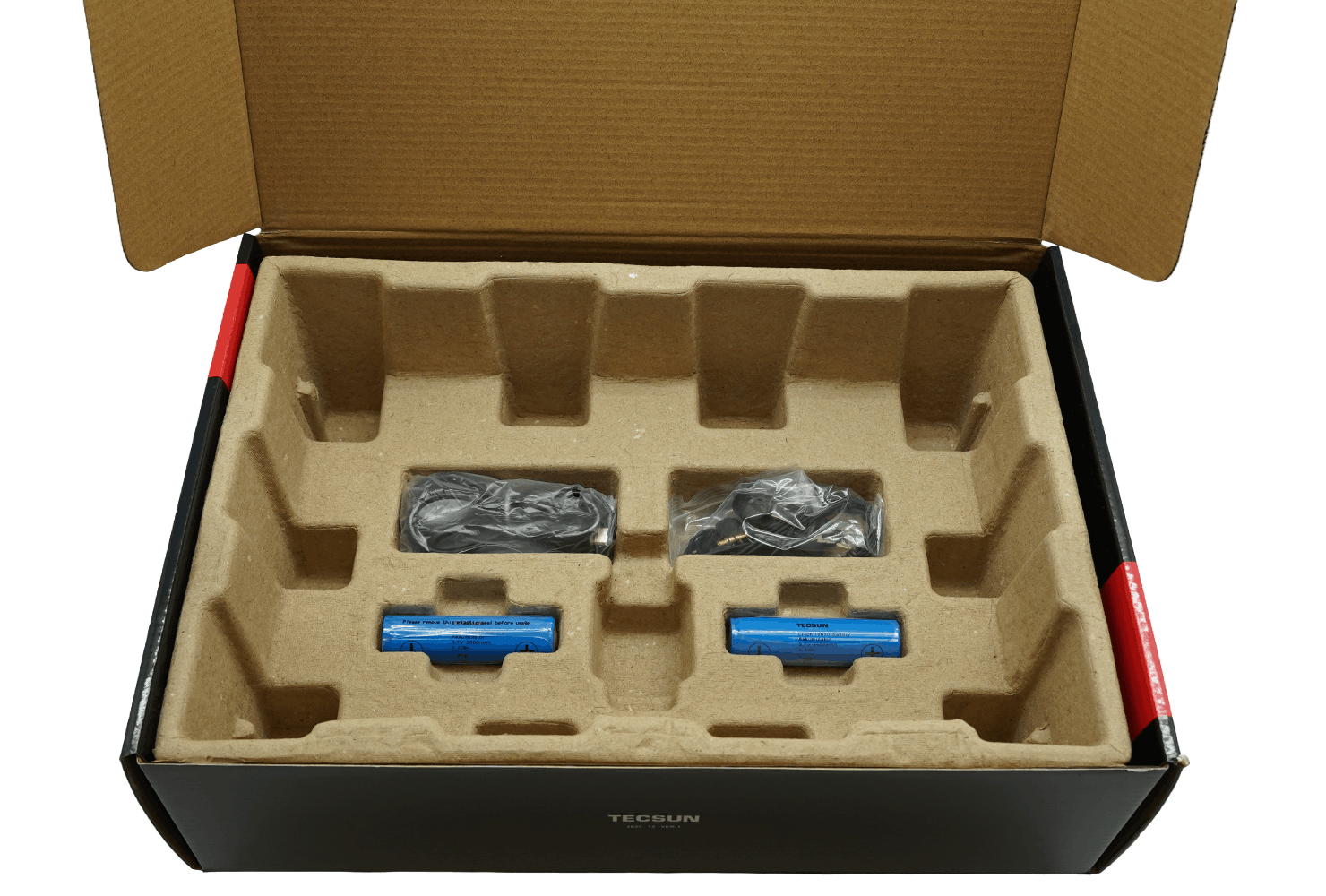

На фото представлена полная комплектация радиоприемника:

• Радиоприемник Tecsun H-501x
• Фирменная коробка
• Фирменный чехол из исскуственной кожи Tecsun
• Инструкции: на русском и английском языках
• Большая и яркая радиолюбительская карта мира
• Два фирменных литий-ионных аккумулятора 18650, емкостью 2600mAh
• Кабель питания USB-C длиной 1 метр
• Кабель АUХ длиной 80 см.
• Наушника вакуумные длиной 1 метр со сменными амбушюрами
• Карта памяти 10 класса на 32 гб. фирмы SanDisk

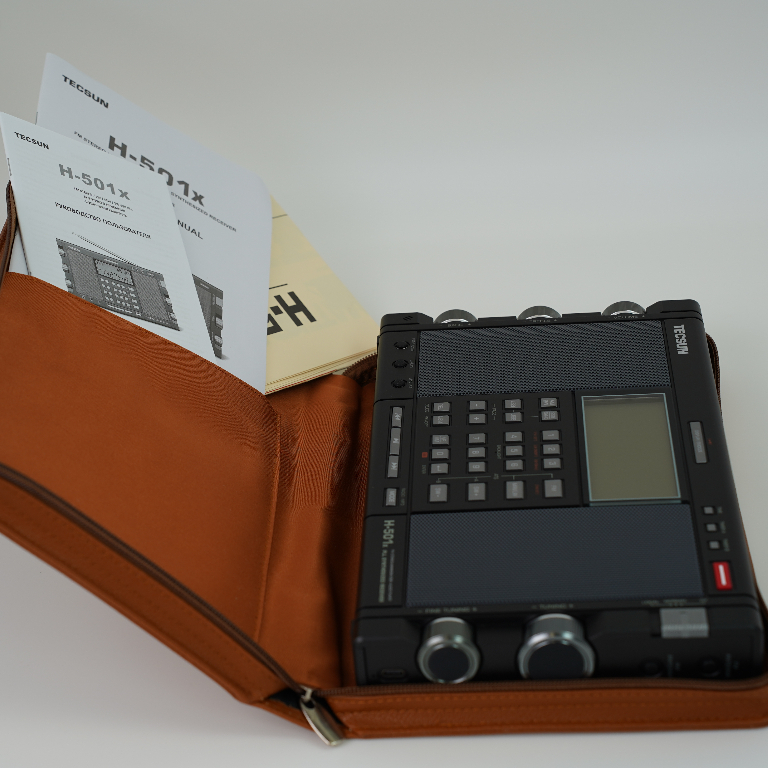

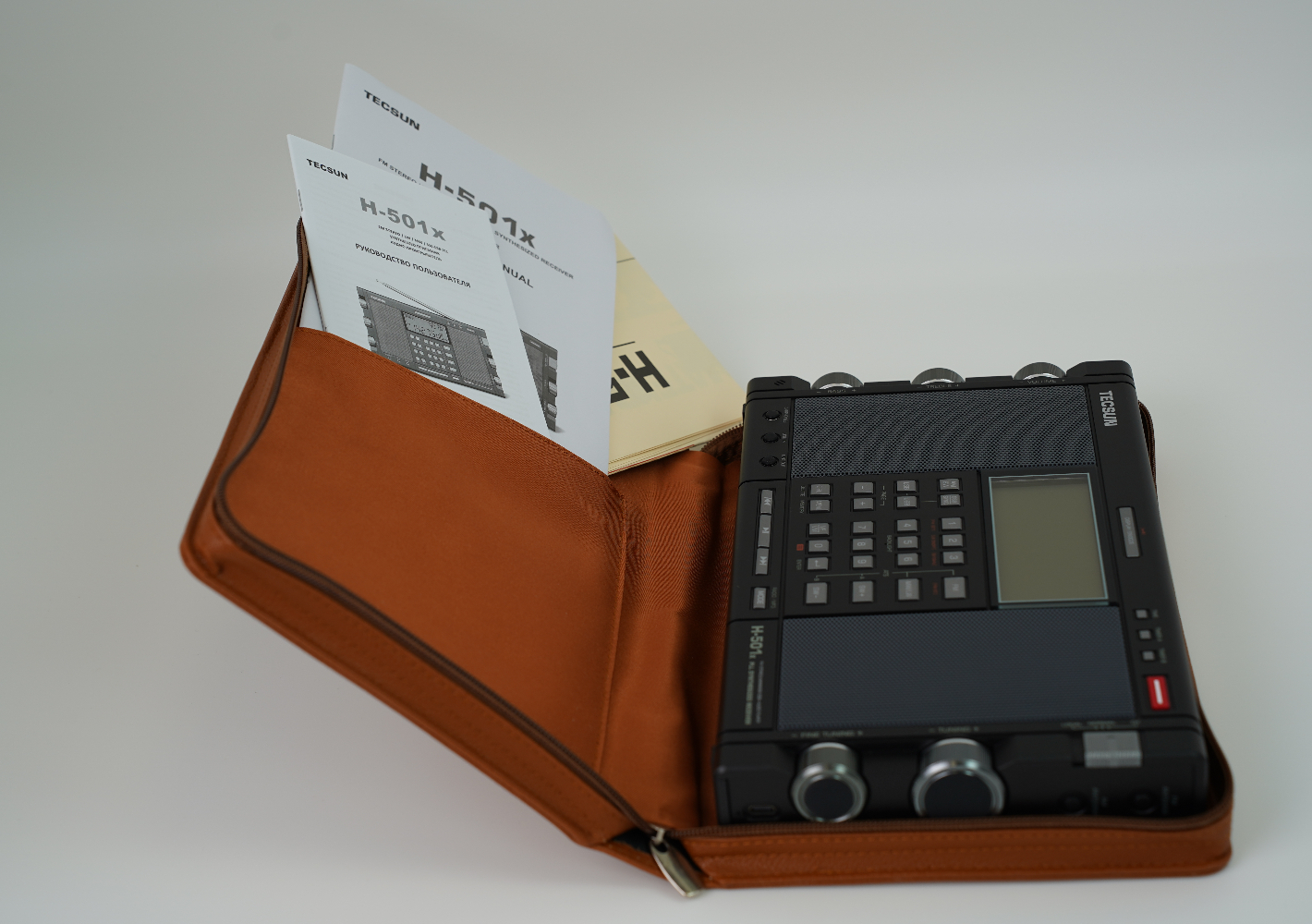

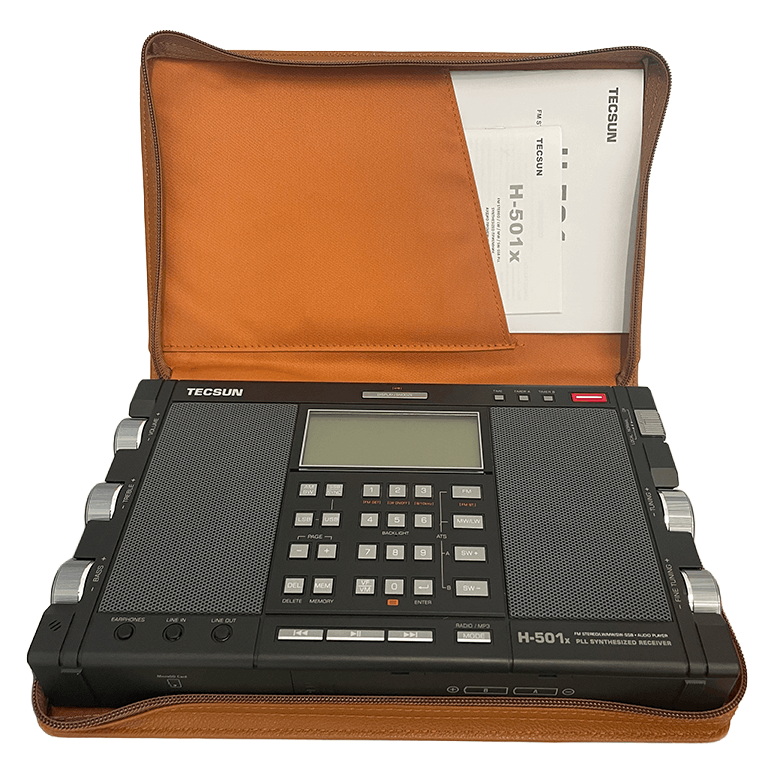

Фирменный чехол любительского радиоприемника Tecsun H-501x оснащен специальным карманом, где легко помещается инструкция на русском языке. Размер радиоприемника: 277x167x44 мм., вес 1 килограмм

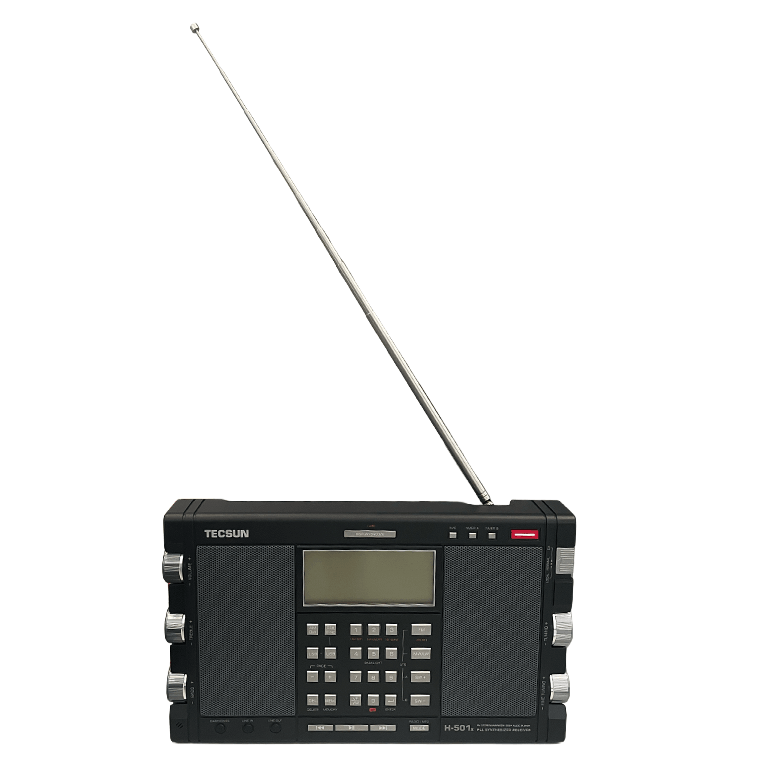

Телескопическая антенна/вибратор радиоприемника имеет восемь секций и ручку, предназначенную для удобного вытягивания и складывания колен самой антенны. Длина колен снизу вверх: первое - 15 см, со второго по седьмое колено около 13 см. Общая длина телескопического вибратора/антенны составляет примерно 110 см.

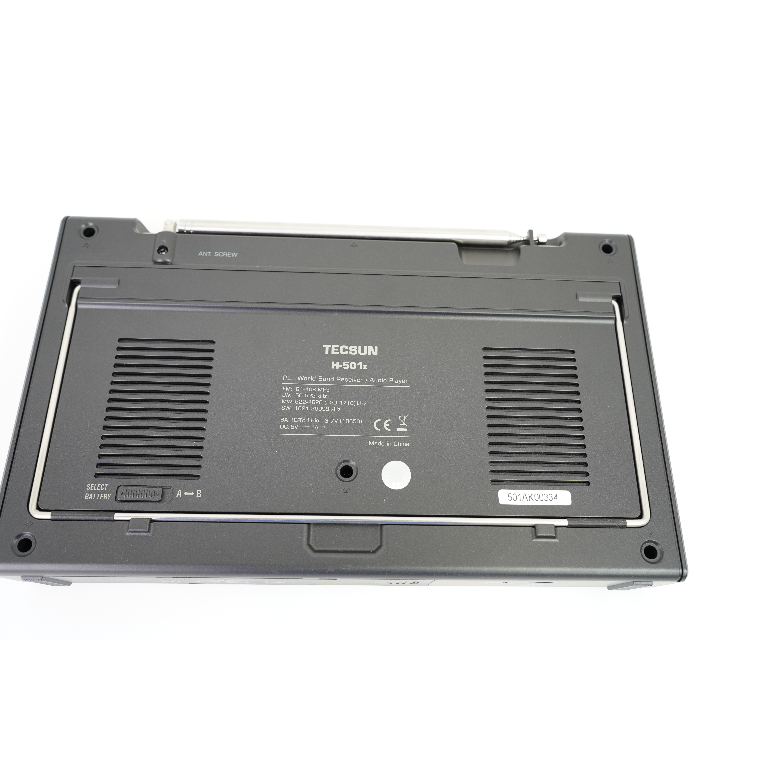

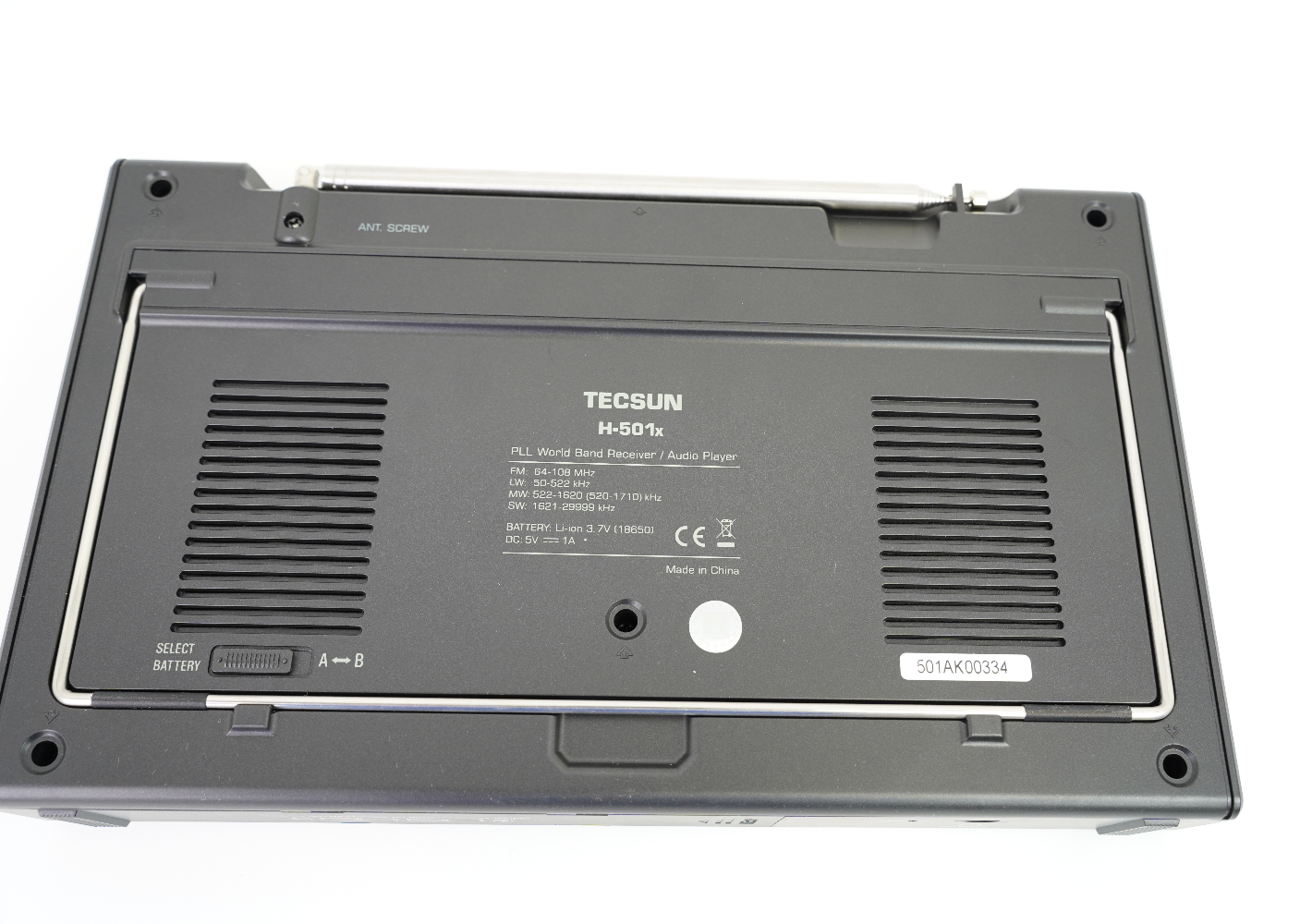

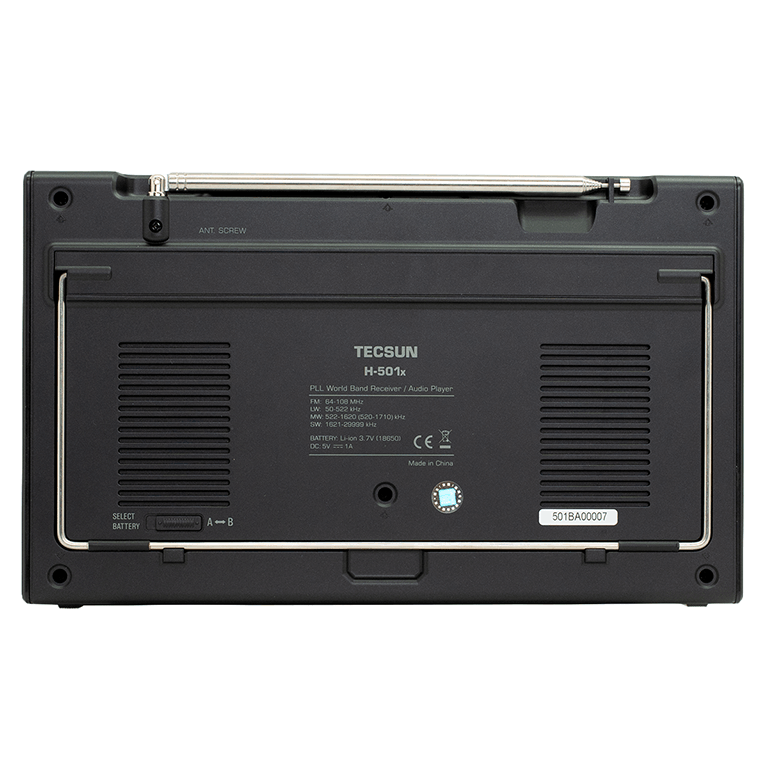

Задняя часть радиоприемника выполнена в минималистическом ключе. Мы видим на фото металлическую подставку. Слева внизу переключатель с аккумулятора A, на аккумулятор B

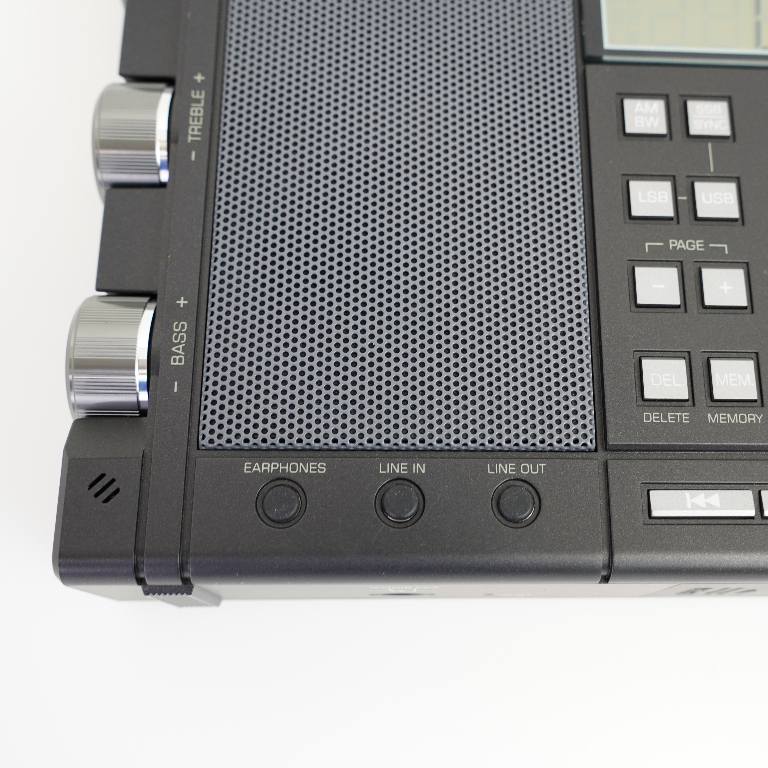

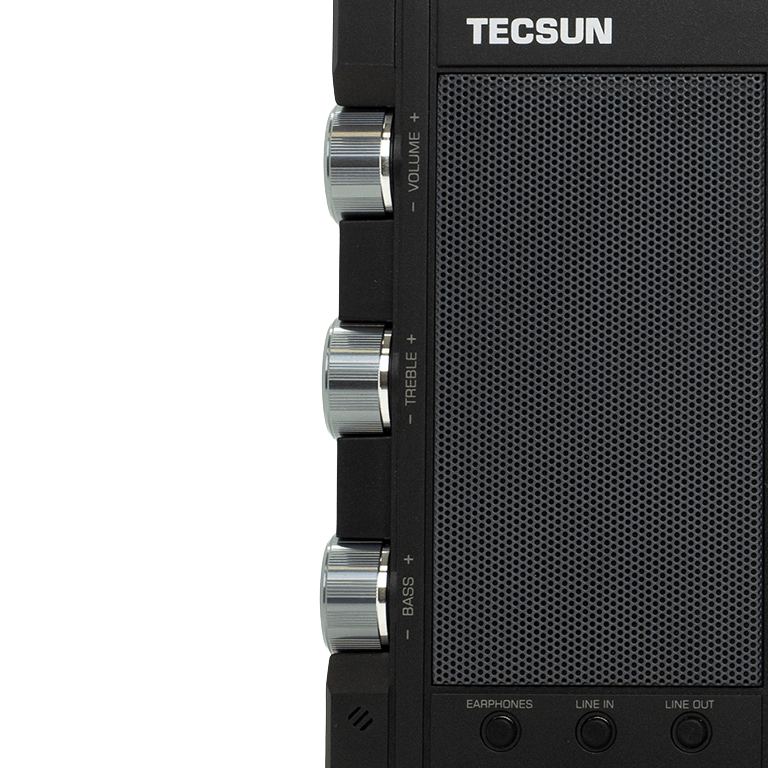

На левой части радиоприемника сверху вниз расположены ручки регулировки:

• Громкости
• Высоких частот
• Баса

Снизу, слева направо:

• Вход для стереонаушников (EARPHONES)
• Стереофонический аудиовход (LINE IN)
• Линейный выход (LINE OUT)

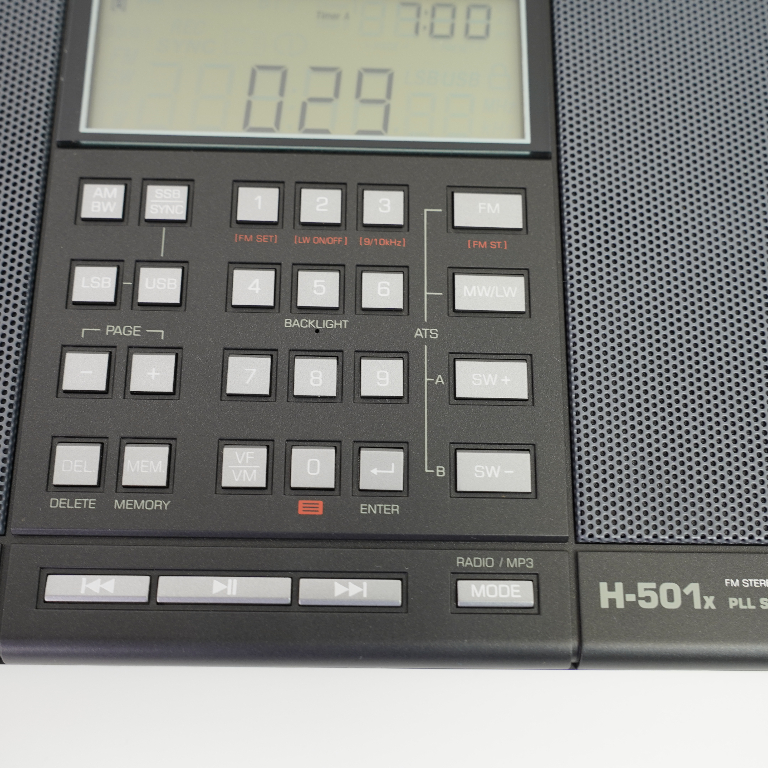

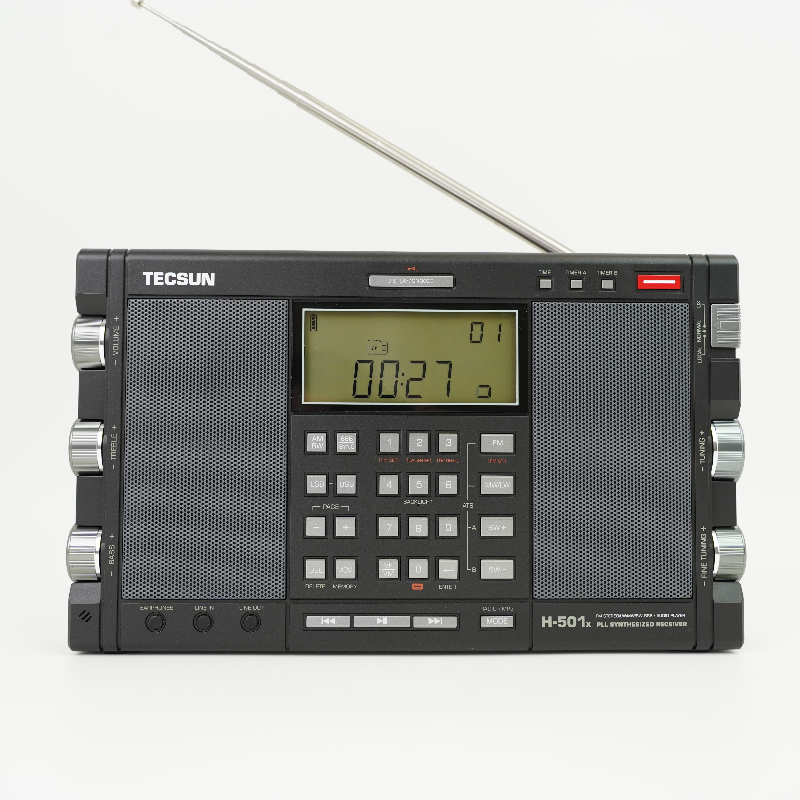

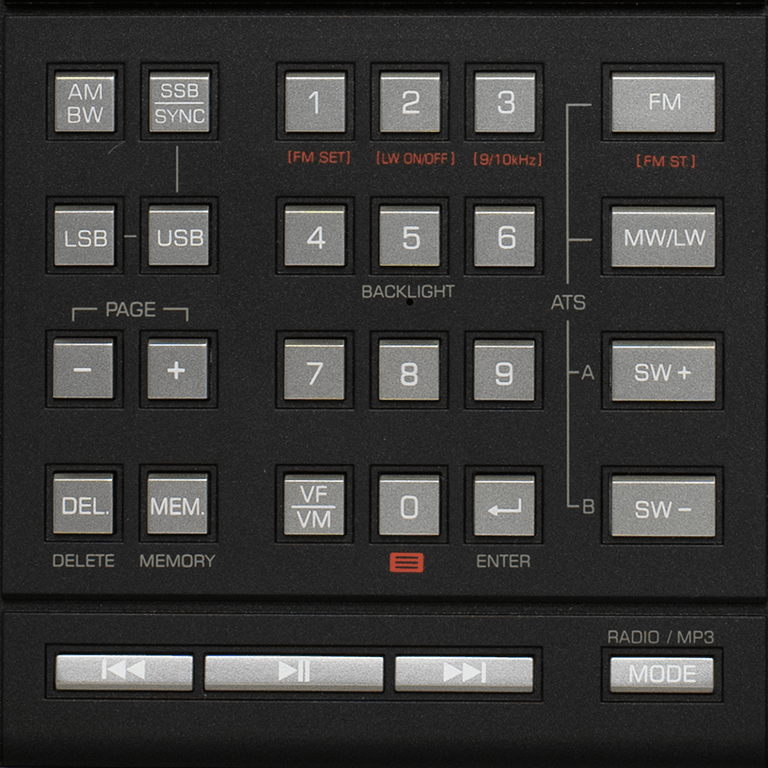

На основной панели управления радиоприемника слева мы видим: Кнопка AM\BM - для выбора полосы пропускания (LW\MW|SW); группу кнопок SSB\SYNC (LSB\ USB) - "SYNC" кнопка синхронного обнаружения, кнопки "USB" и "LSB" для настройки SSB с боковой модуляцией (USB - верхняя, LSB - нижняя модуляция); кнопки PAGE плюс и минус - для выбора страницы сохраненных станций; кнопку DELETE - для удаления сохраненных станций и треков на карте памяти; кнопку MEMORY - для сохранения радиостанций.

По центру мы видим: Цифры от 0 до 9 - для цифрового набора, для вызова запомненных ячеек радиостанций; Кнопка VF\VM - (Частоты настройки\ Просмотр памяти); Кнопка ENTER - кнопка ввода\подтверждения.

Справа мы видим: Кнопки группы ATS (автоматическая настройка и сохранение частот) для FM, MW\LW. SW+ и SW- для поиска и сохранения коротковолновых станций во всех диапазонах измерения.

Снизу мы видим: Регуляторы воспроизведения аудио (воспроизведение\пауза\повтор трека, предыдущий трек\ перемотка - вперед, назад) и кнопку MODE - для переключения между режимом радио, режимом карты памяти и режимом блютуз.

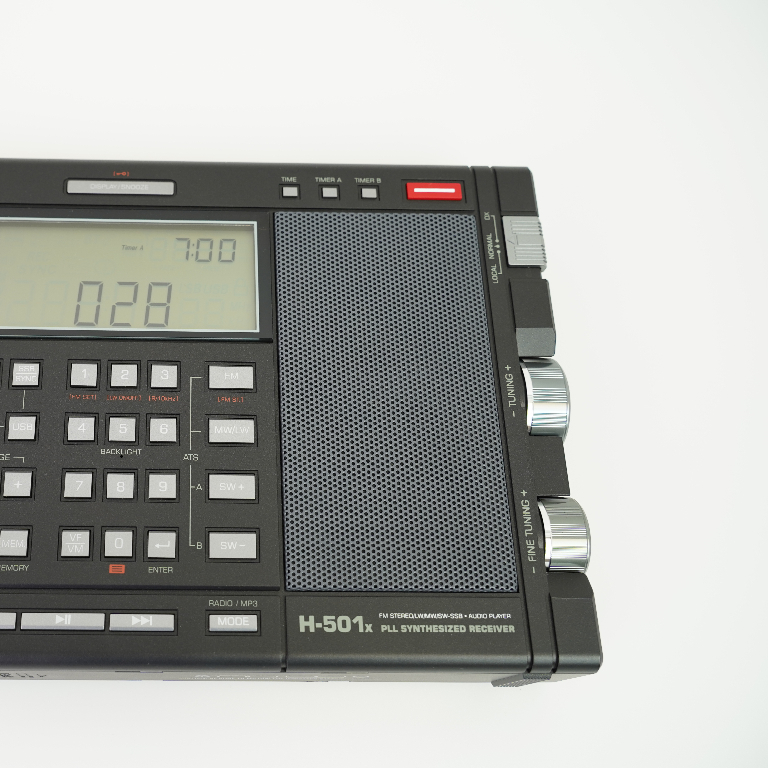

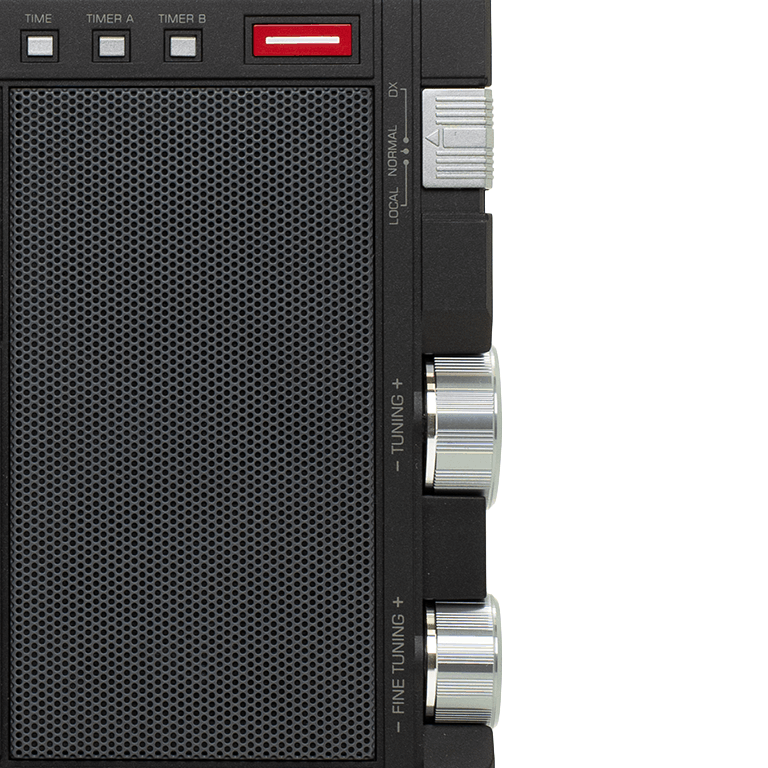

Справа находятся регуляторы снизу вверх:

• Регулятор тонкой настройки (FINE TUNING)
• Регулятор настройки (TUNING)
• Регулятор мощности усилителя (положение LOCAL - для радиостанций с хорошим сигналом, NORMAL - для радиостанция со средним сигналом и DX - для радиостанция со слабым сигналом)

Вверху над дисплеем расположена кнопка отвечающая за блокировку дисплея, при длительном нажатии дисплей блокируется.

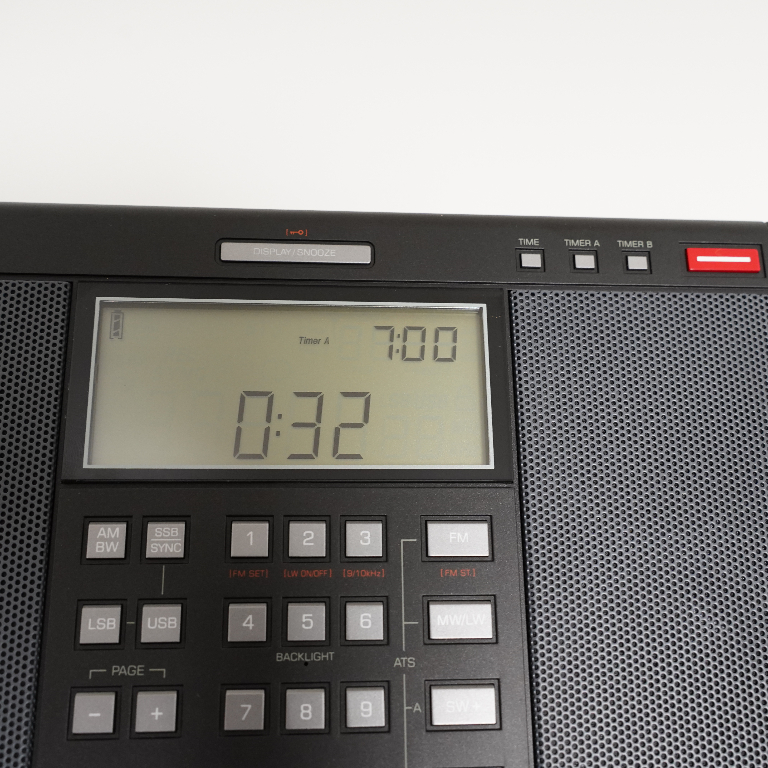

Вверху находятся кнопки часов (TIME) и будильника (TIMER A\ TIMER B) кнопка включения и выключения\ таймера сна любительского радиоприемника Tecsun H-501x

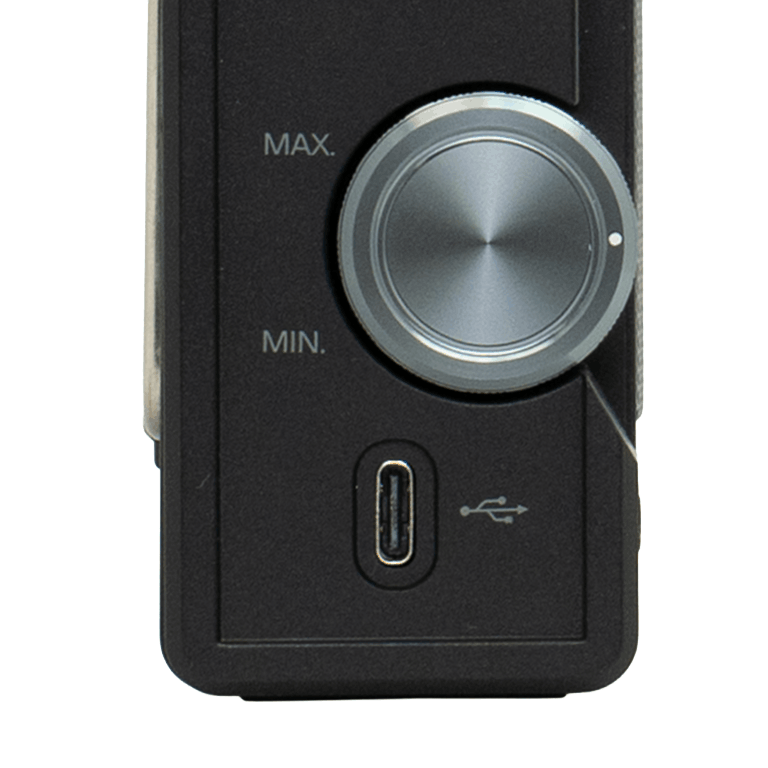

Обратите внимание, на левом боку разъем USB Type С для передачи данных и прослушивание музыки (режим аудиоплеера), к примеру с ПК.

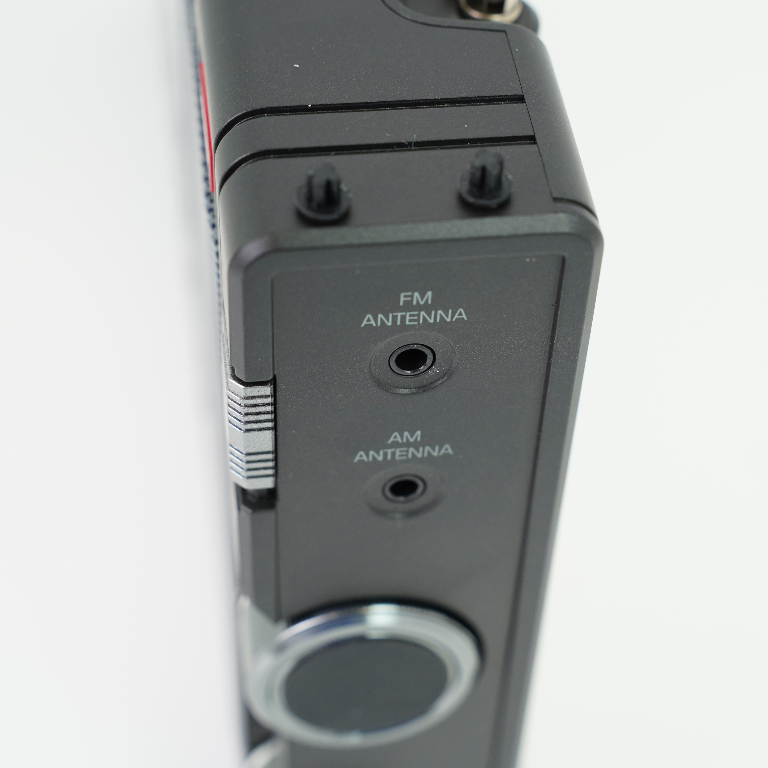

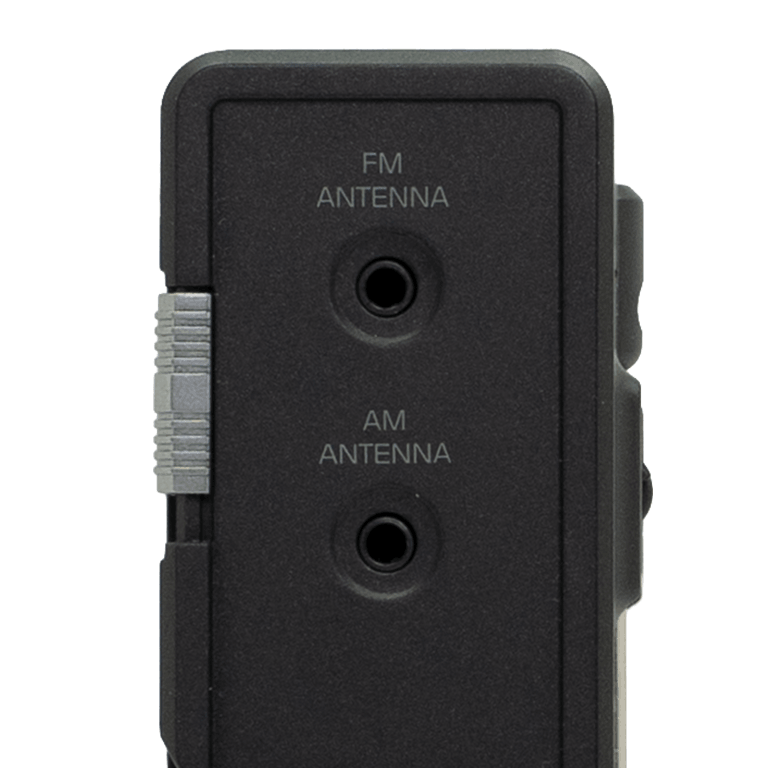

На правом боку сверху разъем FM ANTENNA для подключения внешней антенны FM, ниже разъем AM ANTENNA для подключения внешней антенны AM

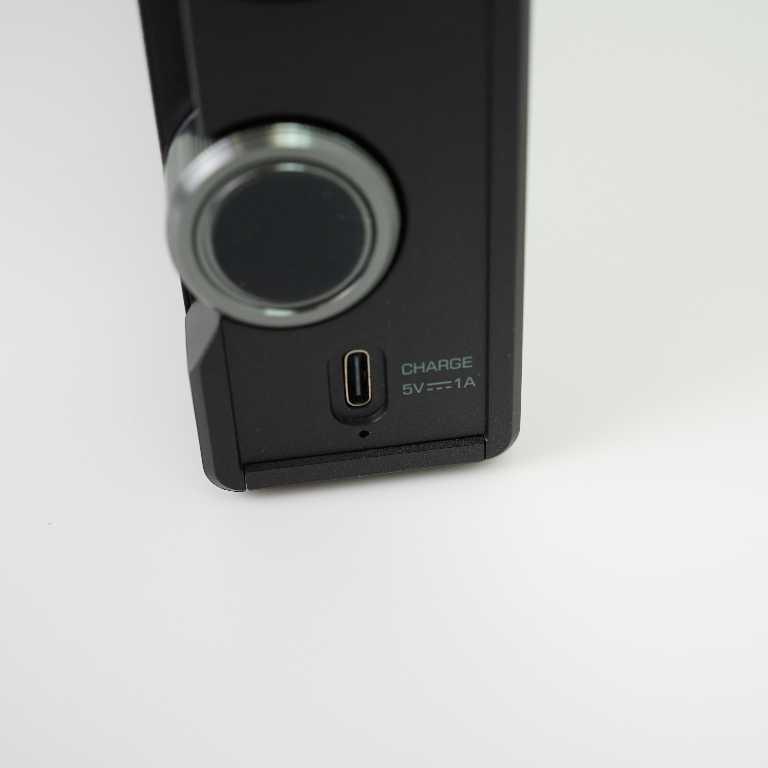

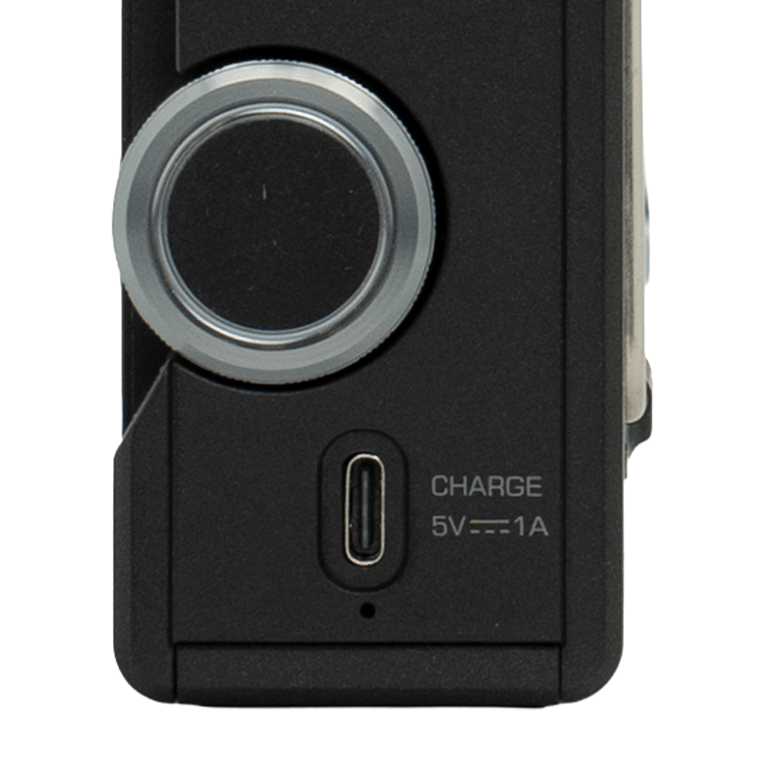

На правом боку снизу разъем USB Type С для зарядки, рекомендовано использовать адаптер питания (не комплектуется) 5 Вольт 1 ампер. Можно использовать от сети (использование от сети может привносить дополнительных помехи, этот нюанс зависит в том числе от качества СЗУ).

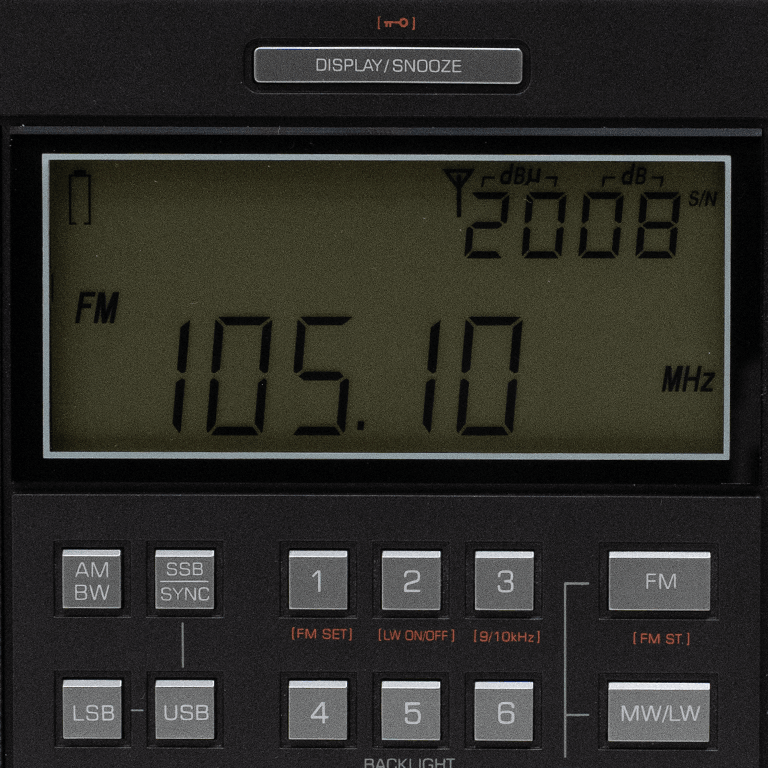

Фото дисплея радиоприемника без подсветки, сверху дисплея присутствует вытянутая кнопка включения выключения подсветки, однократное нажатие включает\выключает подсветку.

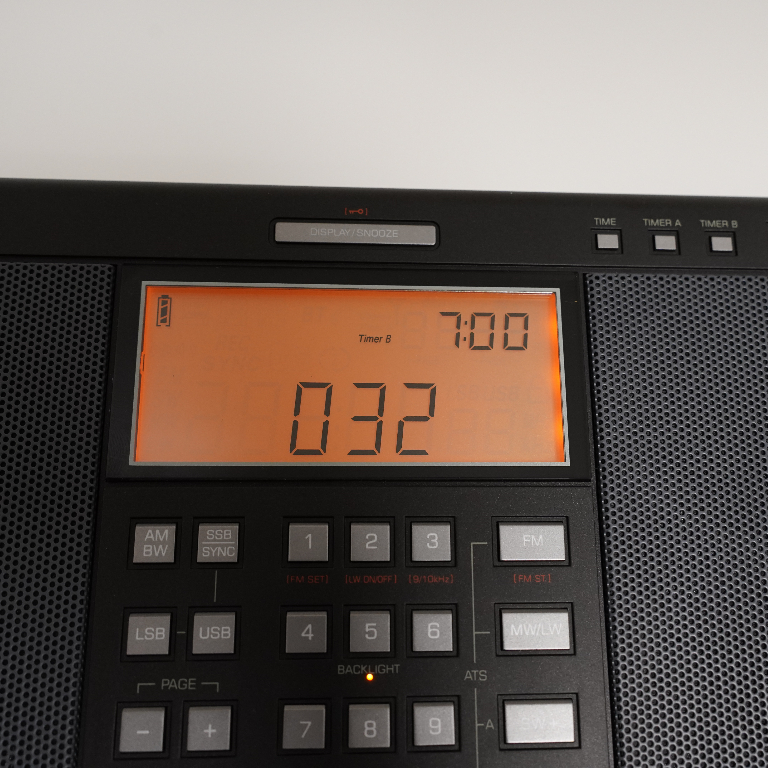

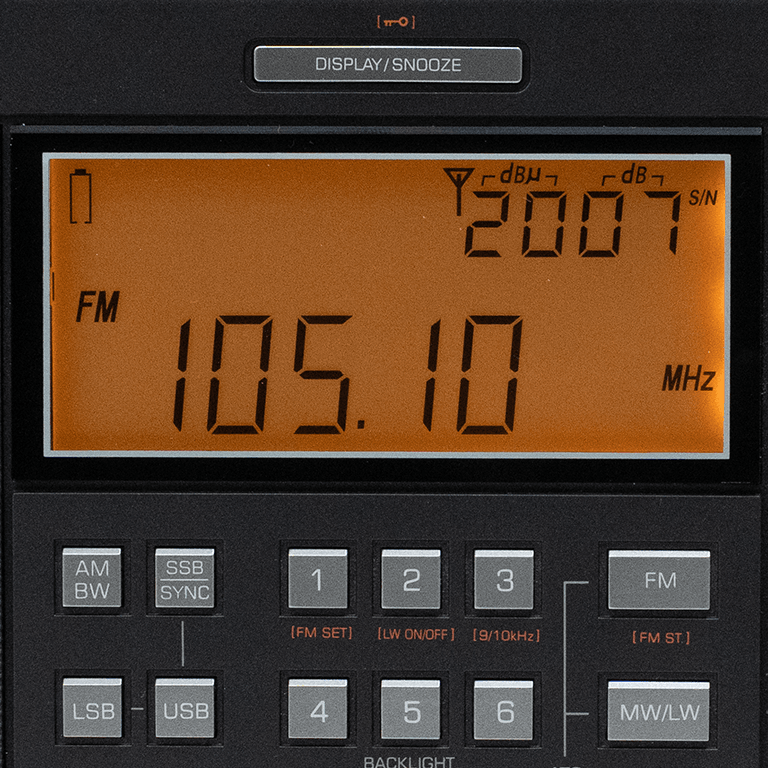

Фото дисплея радиоприемника с включенной подсветкой

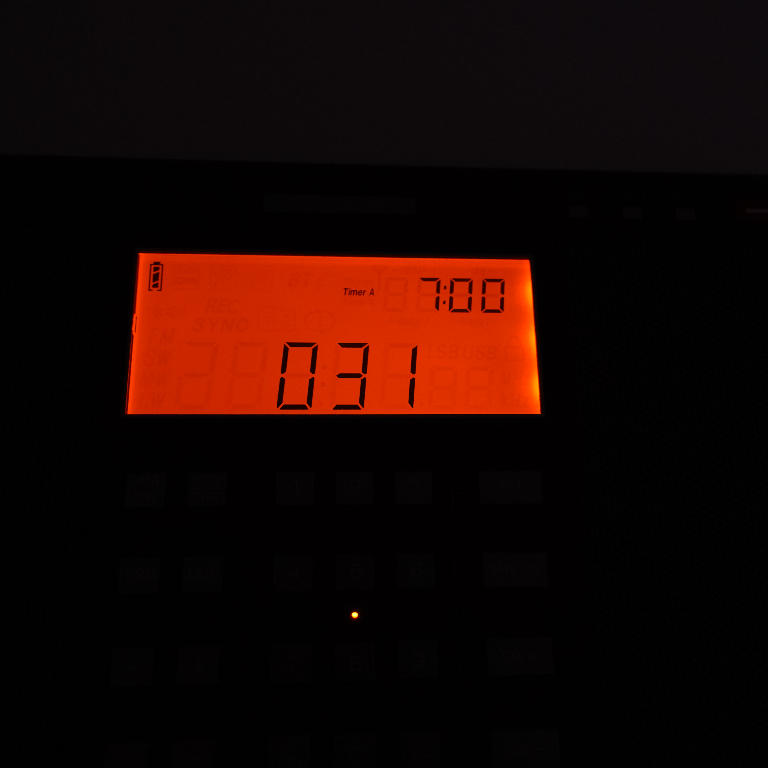

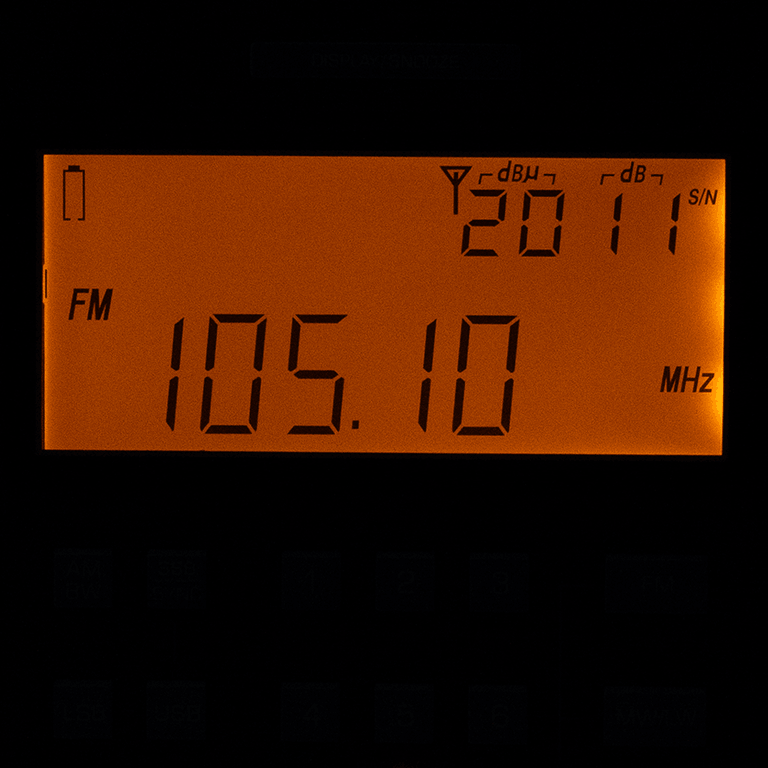

Фото дисплей радиоприемника с включенной подсветкой при выключенном освещении

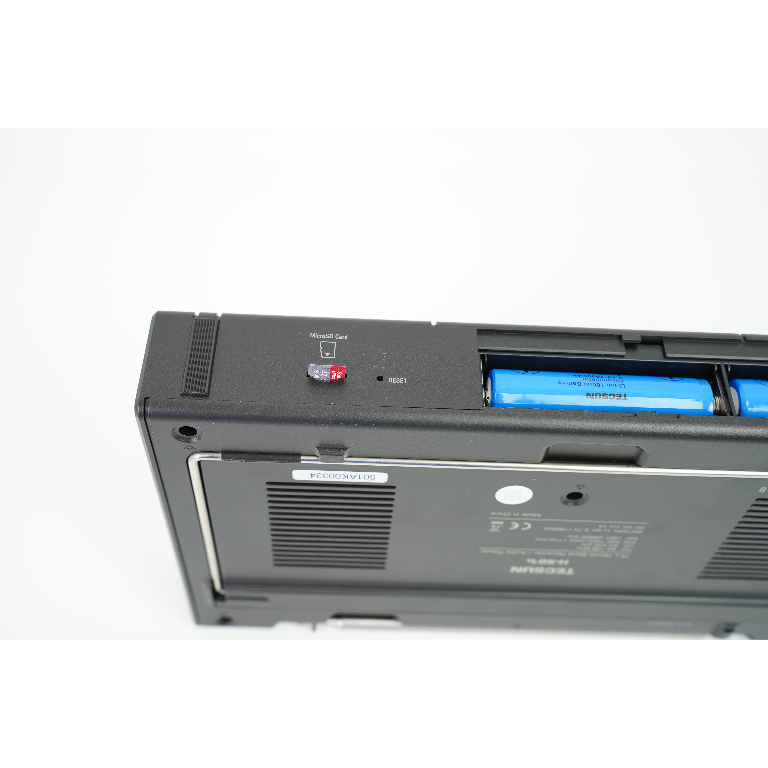

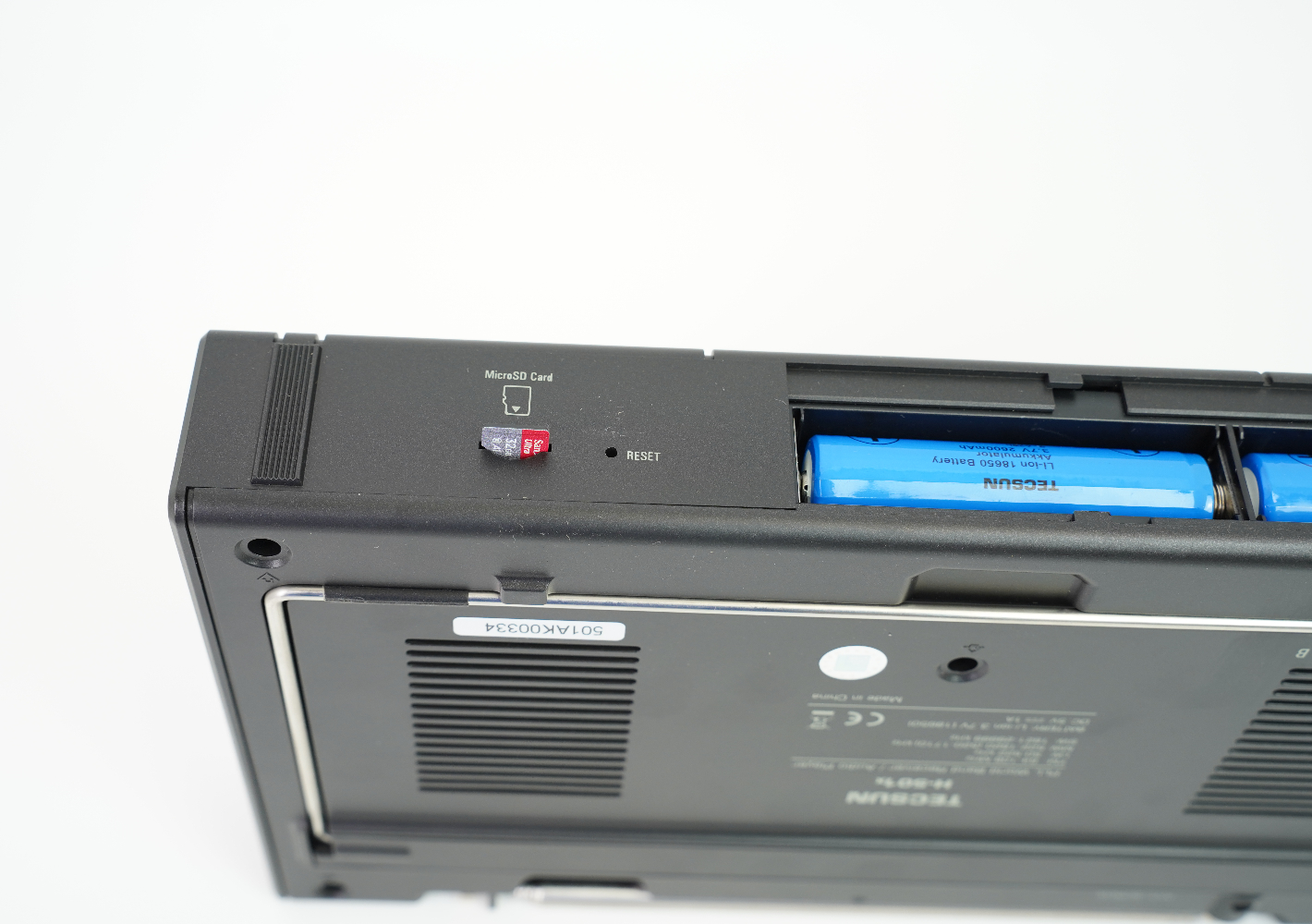

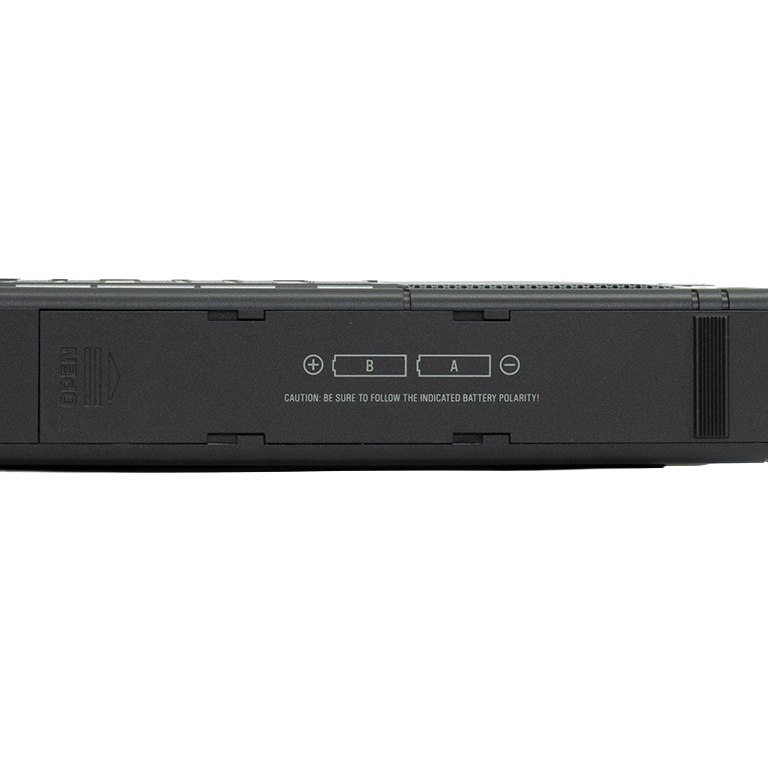

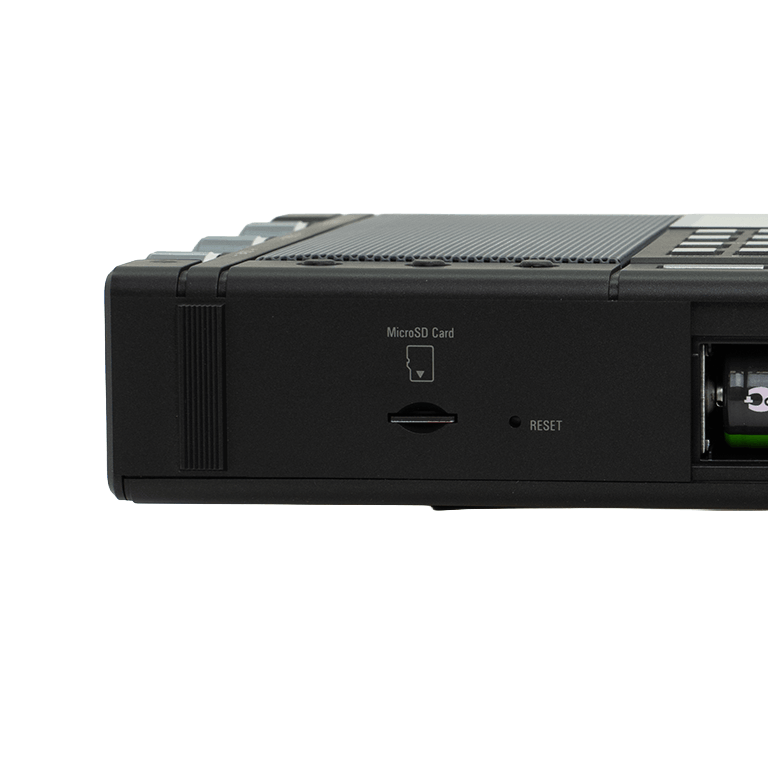

На нижней части радиоприемника расположены две пластиковые ножки длиной 3 на 0.8 см. Рядом с левой пластиковой ножкой находится разъем для карты памяти, чуть правее кнопка RESET - перезагрузка устройства ( сохраненные радиостанции не будут потеряны при сбросе)

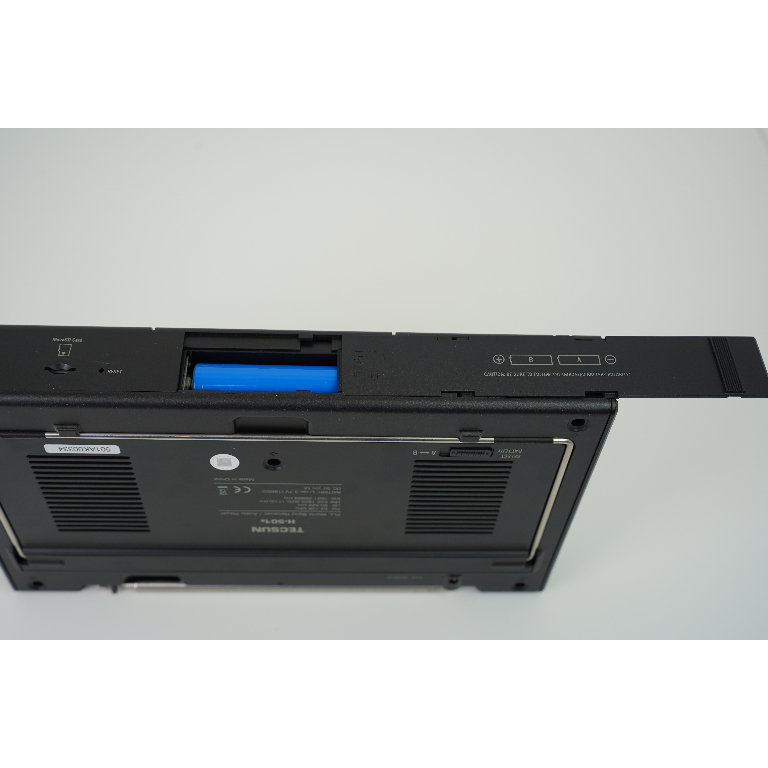

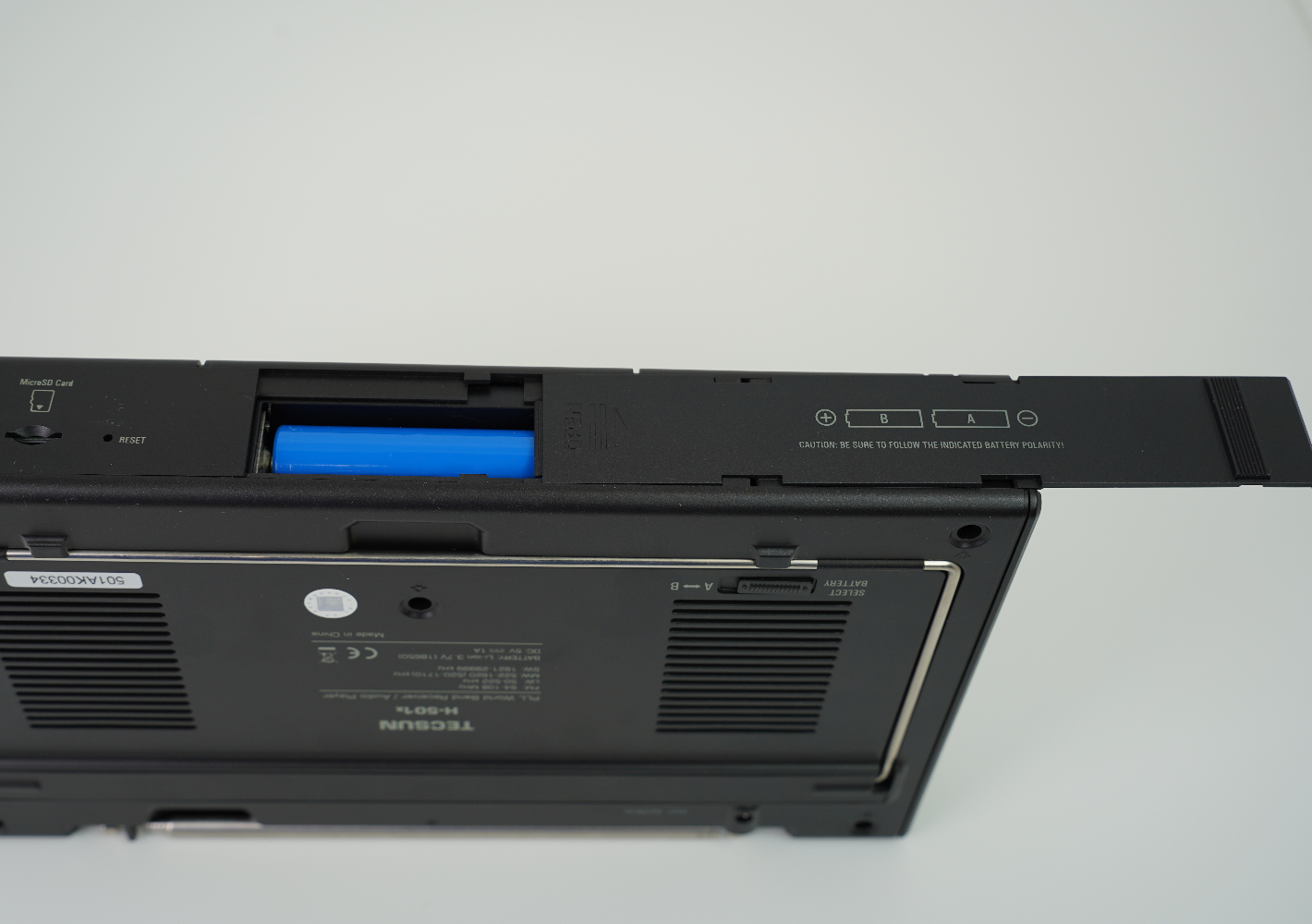

На крышке аккумуляторного отсека присутствует специальная рельефная поверхность для открытия крышки. Потяните слева направо крышку, под ней располагаются два литиевых аккумулятора в отсеках B и A. Напоминаем, что на задней части радиоприемника присутствует переключатель аккумуляторов.

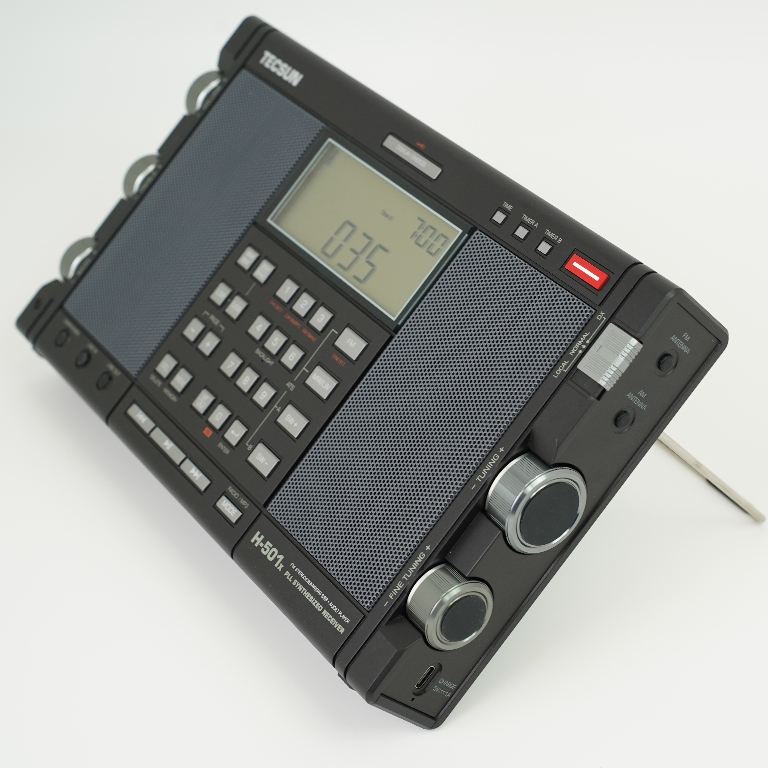

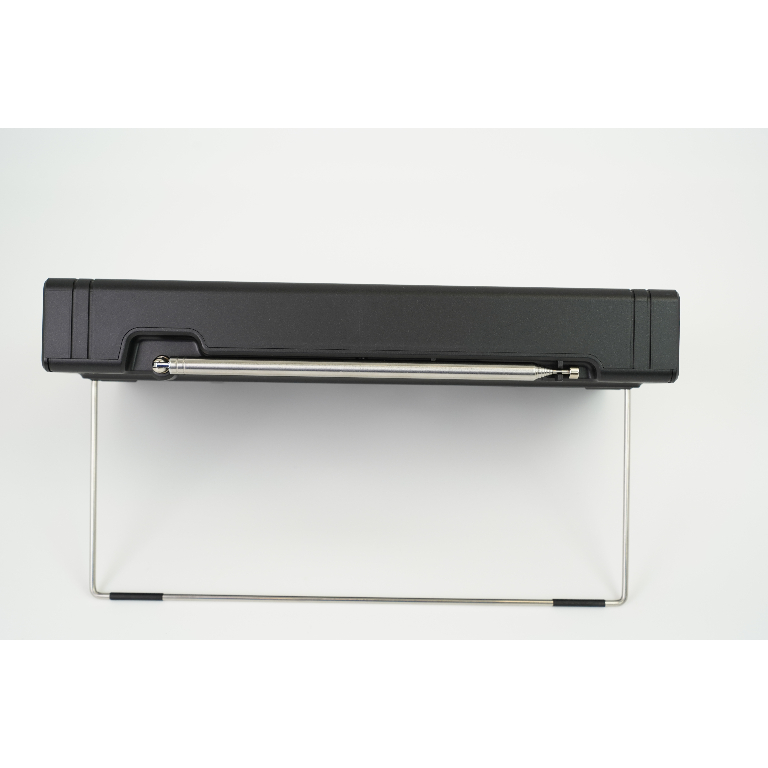

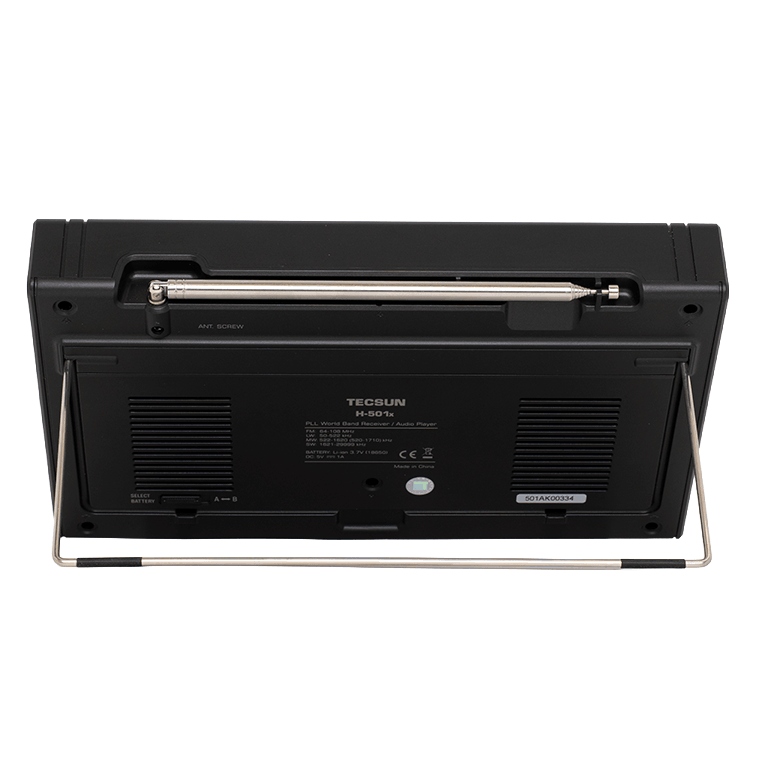

Металлическая подставка имеет обрезиновые вставки, служит для удобного пользования радиоприемника.

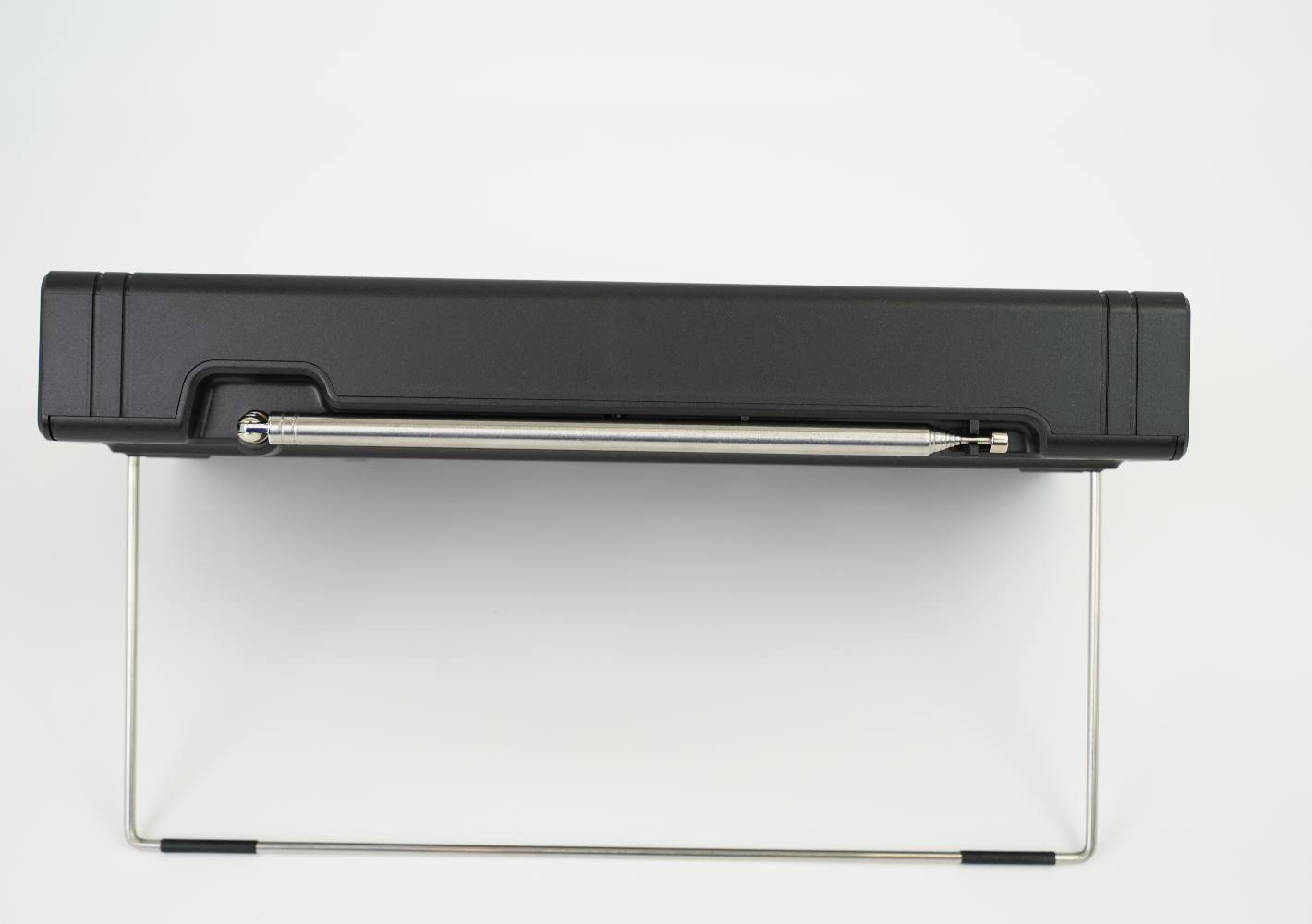

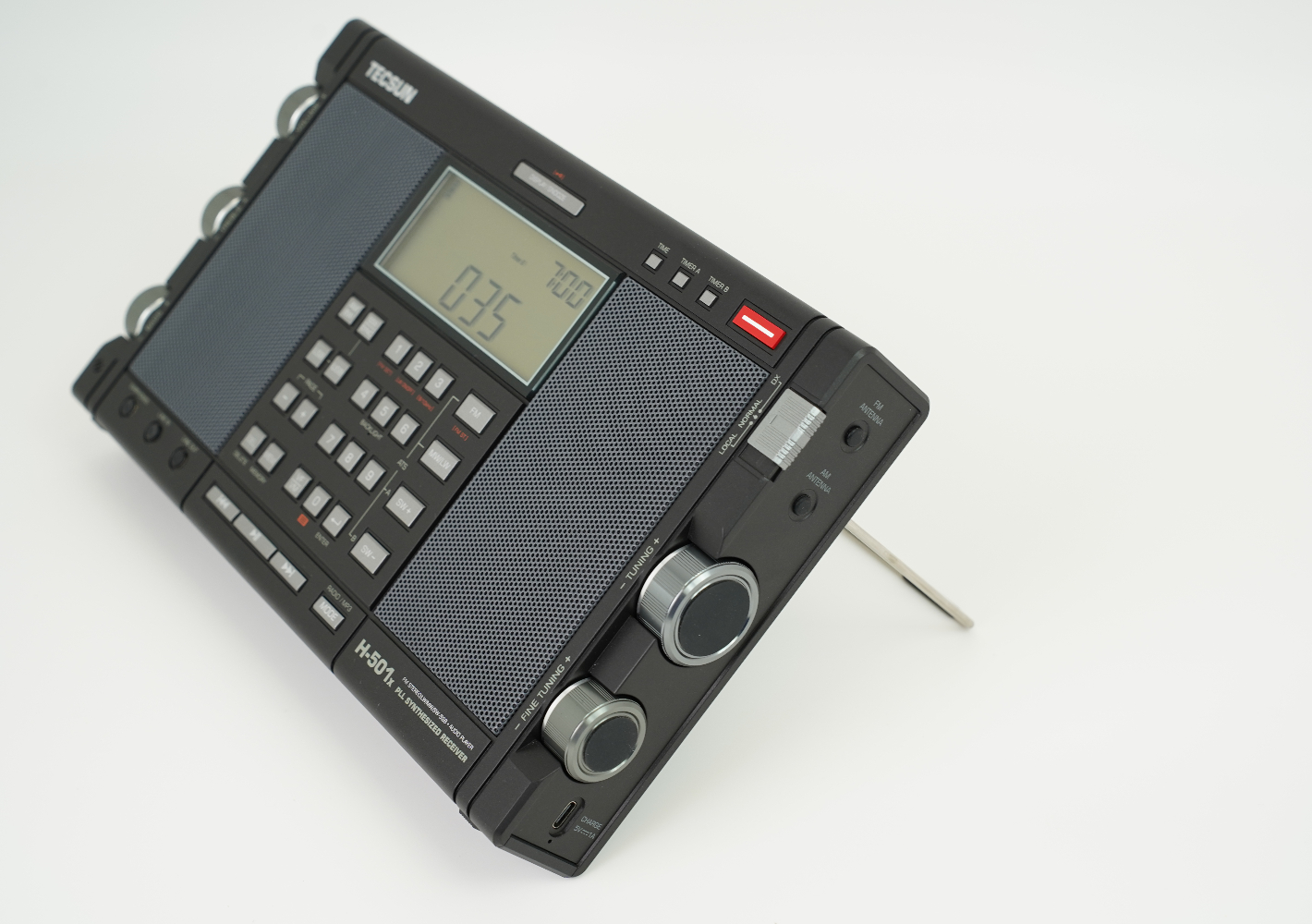

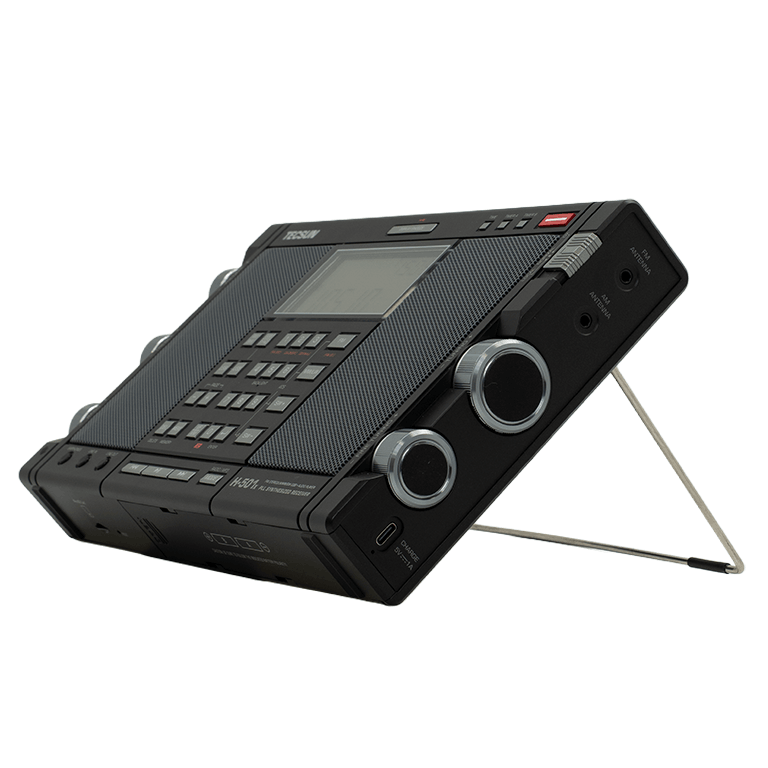

Использование подставки - вид сбоку

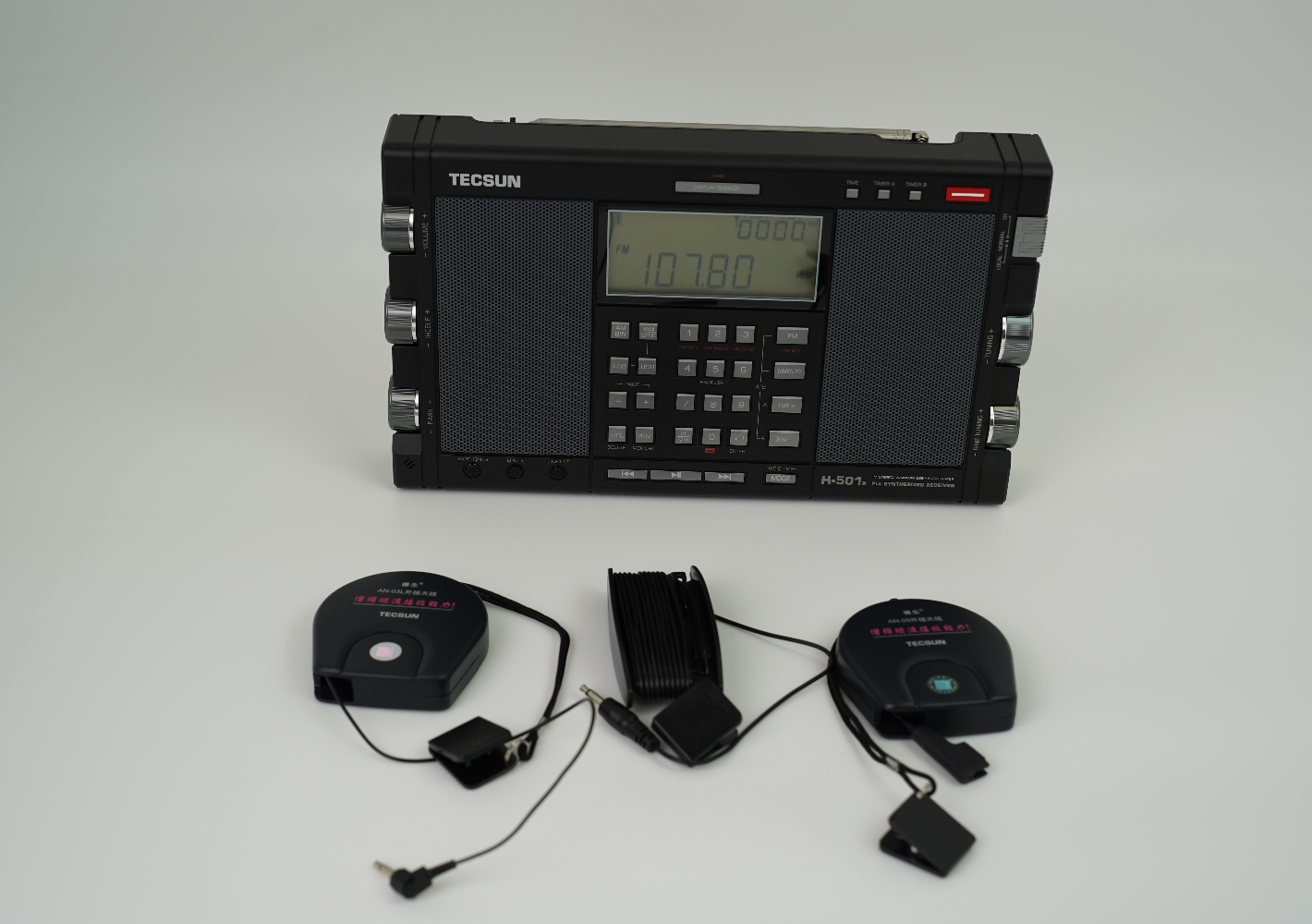

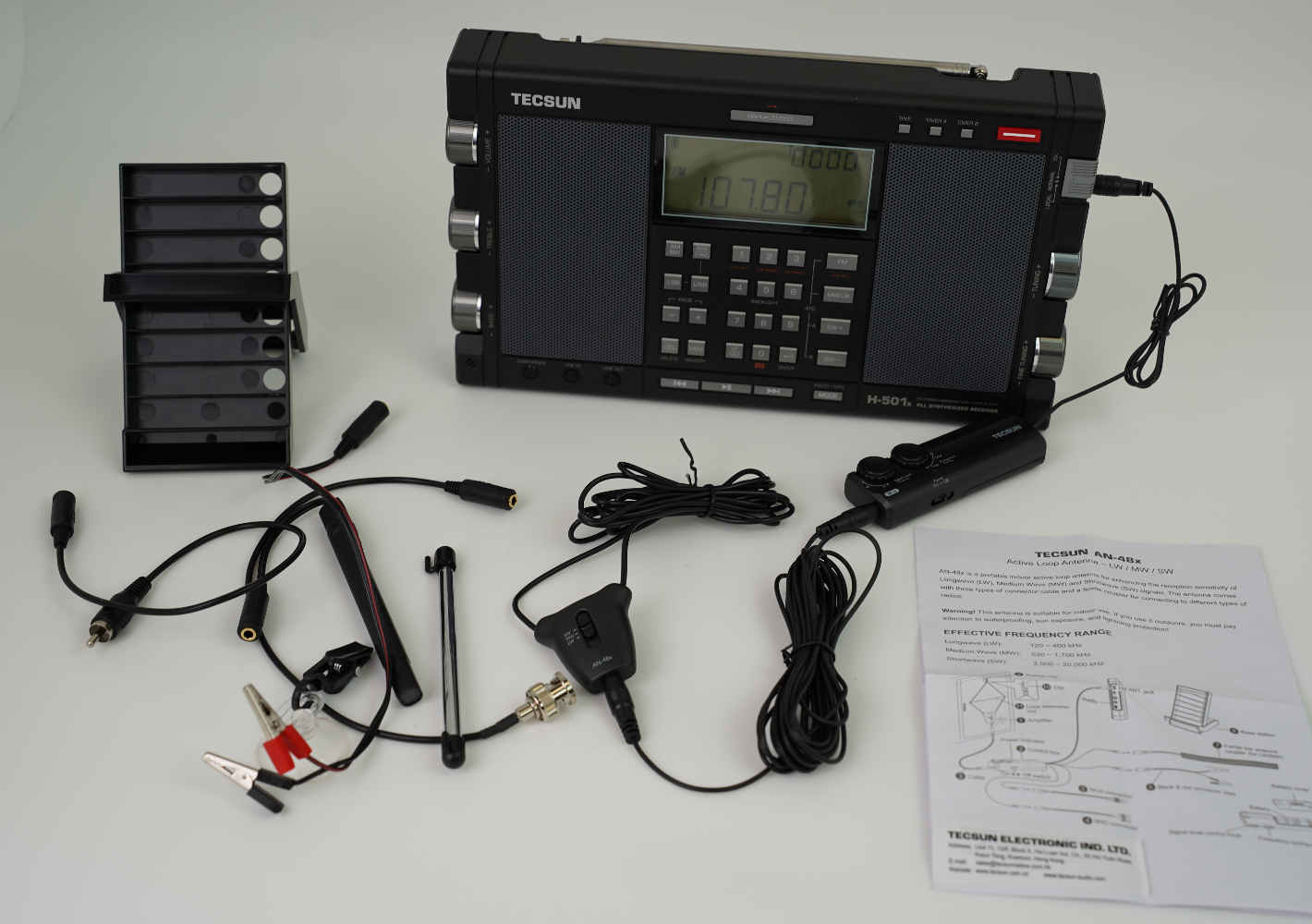

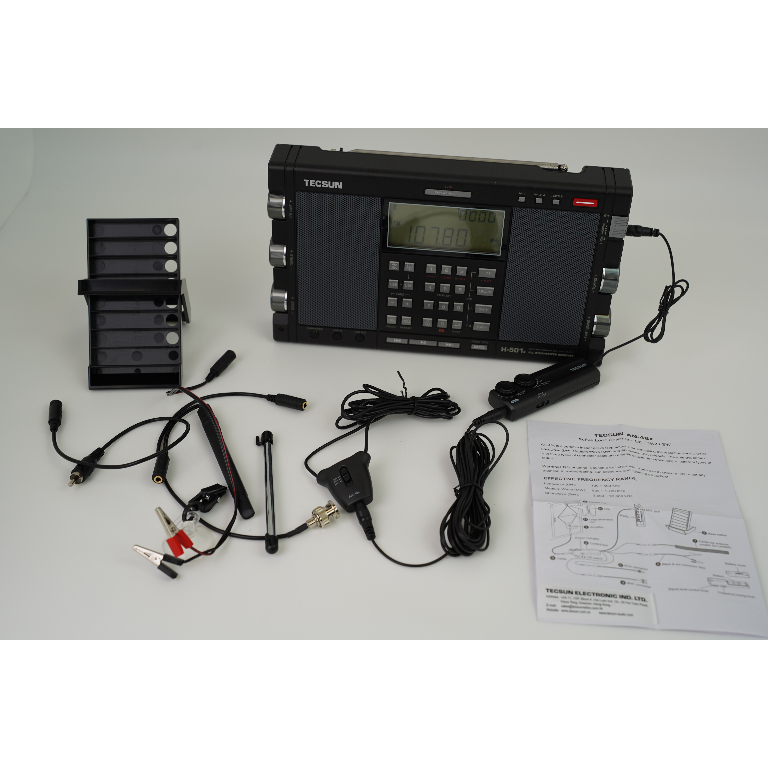

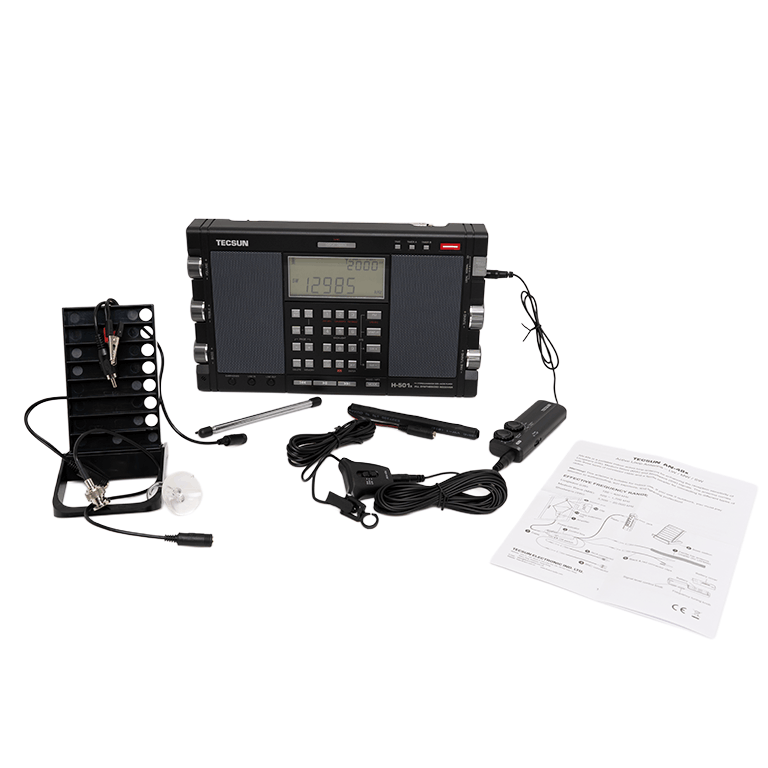

Активная антенна которую можно использовать с всеволновым радиоприемником Tecsun H-501x - Tecsun AN-48x - для КВ, СВ и ДВ диапазонов:

• Для ДВ\СВ используйте ферритовый стержень активной антенны, положите его сверху на радиоприемник
• Для КВ подключите антенну к разъему FM ANTENNA радиоприемника

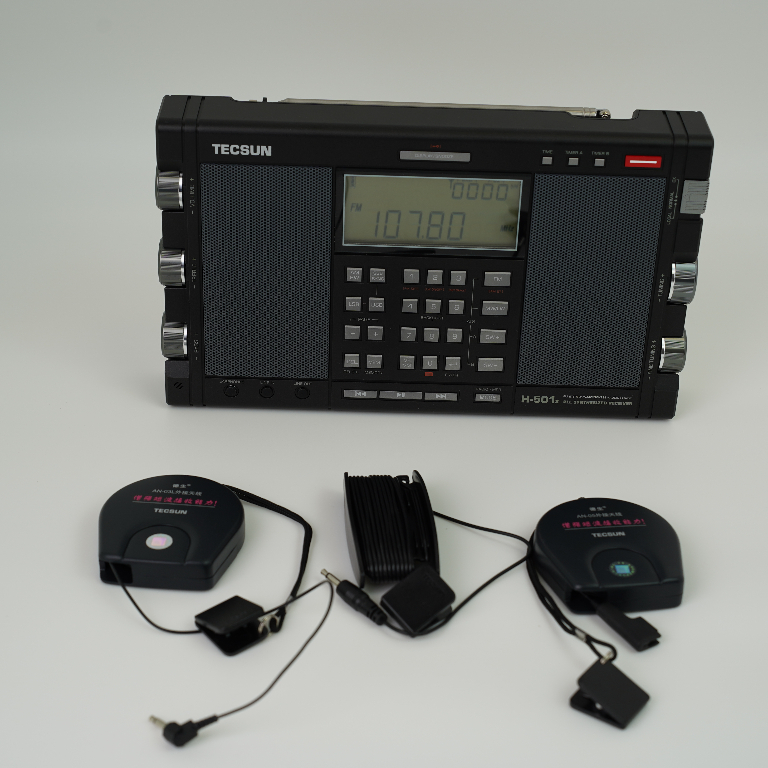

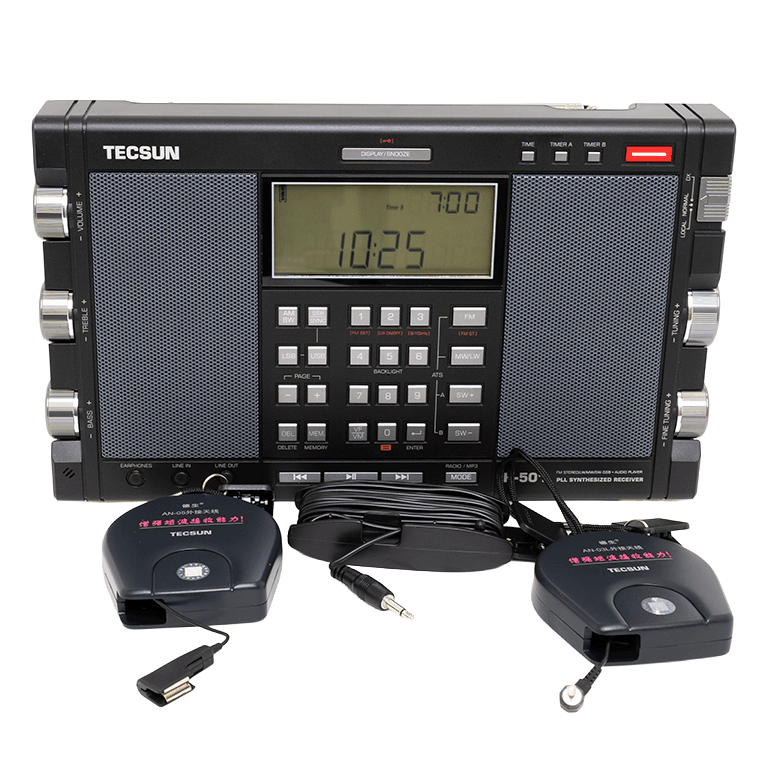

Пассивные антенны которые можно использовать с всеволновым радиоприемником Tecsun H-501x:

• Tecsun AN-03 для КВ и УКВ диапазонов в разъем FM ANTENNA
• Tecsun AN-05 для КВ и УКВ диапазонов на телескопическую антенну радиоприемника
• Tecsun AN-06 для КВ и УКВ диапазонов в разъем FM ANTENNA
